BusBar tar-ram laminat għal EV/PV/UPS/PDU

Xiamen Apollo Ittimbrar Welding Technology Co., LTDhija fergħa waħda tal-grupp tagħna Apollo Electronic Components (Xiamen) Co., Ltd, li ffokat fuq l-ogħla kwalità EV (VETTURA ELETTRIKA) Film Capacitor BusBar, PV (SOLAR POWER) Inverter BusBar, Laminated BusBar, Aluminum Case For Lithium Ion Battery Cell, Copper End Cap, Fuse Terminal Contact u prodotti elettroniċi oħra fiċ-Ċina 18 snin. Bdejna bħala operazzjoni żgħira, iżda issa saru wieħed mill-fornituri ewlenin fl-industrija EV u PV fiċ-Ċina.



Illum, konna wieħed mill-aqwa produtturi ta 'komponenti elettroniċi li prinċipalment ikkonċentrat f'enerġija ġdida, enerġija solari, vetturi elettriċi, enerġija elettrika, kuntatt, relays ta' preċiżjoni, swiċċijiet elettroniċi ta 'preċiżjoni, u prodotti oħra. Aktar minn 18-il sena ta ' l-ittimbrar tal-metall u l-esperjenza ta ' servizz ta ' l-iwweldjar, ikkooperaw mal-manifattur tal-fjusijiet elettriċi, il-manifattur tal-kapaċitatur tal-film, il-manifattur tar-relay, eċċ għal ħafna snin, mhux biss biex jipprovdu lill-klijenti prodotti kwalifikati, iżda wkoll biex jipprovdu lill-klijenti b'soluzzjonijiet ta 'prodott u esperjenza ta' proċess tekniku.



Apollo jinsab fil-belt tal-port Ċiniża ta 'Xiamen. Bħala fornitur globali ta 'komponenti għal vetturi elettriċi, busbars, qxur tal-istainless steel, u bottijiet tal-aluminju għal batteriji u prodotti elettroniċi EV oħra, Apollo għandu l-għan li joħloq valur miżjud għall-klijenti madwar id-dinja.

















































































1-Isem tal-Prodott:Busbar Elettriku Għall-Film Capacitor & Custom Laminated Busbar
2-Dimensjonijiet:OEM/ODM bħala tpinġija tiegħek
3-Materjal:99.99% Ram Aħmar T2Y2,%IACS Akbar minn jew ugwali għal 97,HV:80~110s
(Materjal Standard: GB: T2 Ram b'Min. 99.9%,UNS: C11000,JIS: C1100,BS: C101)
4-Temperatura tax-xogħol:-40 grad ~ 125 grad
5-Żieda fit-temperatura:0-40K
6-Reżistenza: 0.00001Ω
7-Qawwa tat-tensjoni tar-ram:Akbar minn jew ugwali għal 500N
8-Ġewż tal-irbattar:PEM ġewż marka USA



9-Trattamenti tal-wiċċ, Ħxuna tal-kisi:Normalment 3um sa 12um:
(1) Kisi tad-deheb;
(2) Kisi tal-fidda;
(3) kisi tal-landa brillanti;
(4)Kisi tal-landa taċ-ċomb mingħajr ċomb-;
(5) kisi tan-nikil;
(6) Tindif u passivazzjoni ultrasoniku.



10-PE Metodi ta 'Insulazzjoni tal-Films:
(1) Ppressat bis-sħana b'Film iżolanti tal-PET;
(2)Sprejja trab ta 'insulazzjoni tar-reżina epoxy;
(3)Sett ta' tubi tas-sħana-shrinkable;
(4)Tgħaddis tal-plastik;
(5)Fulding ta' injezzjoni ta'-biċċa waħda.



11-Ippakkjar:Kaxxi tal-plastik ġewwa u kartuna/pallet barra;
12-Applikazzjonijiet:EV/HEV, PV, UPS, Komunikazzjoni, Ħażna tal-Enerġija tal-Enerġija Industrijali, Web Server, et..
13-Ċertifikazzjonijiet:ISO9001, IATF16949, RoHS, Reach, eċċ;
14-Kampjuni:Permess, magħmul minn magna tal-iwweldjar bil-lejżer jew ippanċjar;
15-Lead Time:15-20 ġurnata;
16-Ordnijiet:MOQ 1,000pcs/oġġett, magħmul mill-ittimbrar die;
17-Żmien taċ-ċomb:20-30 ġurnata (die & prodotti);
18-Metodi tat-Tbaħħir:Bl-Ajru/Baħar/Ferrovija, Express (DHL/UPS/TNT/FEDEX, eċċ);
19-Oġġetti tal-Ħlas:Depożitu ta '30% u bilanċ qabel il-ġarr mill-Bank T/T jew L/C mal-vista;

20-Prodotti Ewlenin:Soluzzjonijiet għall-Ittimbrar u l-Iwweldjar tal-metall għal
(1)Qoxra tal-Aluminju tal-Pakkett tal-Batterija;
(2)Fjus tar-ram u tar-ram Kap/Kuntatt/Sikkina;
(3)Copper Busbar;
(4)Power Capacitor Azzar/Aluminju Laned, eċċ., Għal enerġija ġdida.



Dehra Elettrika tal-Busbar tar-ram:
1-Id-dehra ġenerali mhix bajda, eterokromatika, maħmuġa jew isfar.
2-Ram espost, folja tal-kisi, punt iebes, jew scratch tanġibbli huwa inaċċettabbli;
3-Deformazzjoni tal-flanging ikkawżata minn ħabta hija inaċċettabbli;
4-Istrixxa, imprint pjan, dipressjoni ma jistgħux jiġu riċevuti.
5-Il-burr vertikali akbar minn 0.15mm ma jistax jiġi riċevut.



Spezzjoni tal-kisi tal-busbar tar-ram:
1-Spezzjona b'kejl tal-ħxuna;
2-Imkejjel direttament: iddetermina punt ta 'referenza, kejjel il-ħxuna tal-punt qabel u wara l-kisi;
3-Test tas-saħħa tat-twaħħil: Uża kolla 3M biex tittestja ma taqax, ma tqaxxarx, u ma tqaxxarx.



Ġewż irbattut tar-ram Busbar:
1-Normalment, tadotta l-iskorfina tal-irbattar tal-istainless steel tal-USA PEM;
2-Sabiex tevita t-twaqqigħ tal-kisi, hija meħtieġa ġewż tal-irbattar wara l-electroplating.
3-Il-ħajt għandu jiġi spezzjonat mill-go gauge qabel il-kunsinna.



Busbar laminat tar-ram għall-karatteristiċi tal-kontrollur tal-mutur:
1-Iżżid il-kapaċità mqassma u tnaqqas l-inductance tal-konnessjoni;
2-L-istruttura hija kompatta, li hija konvenjenti għal disinn modulari u kontroll tal-ispejjeż.
3-Naqqas l-iżbalji tal-wajers;
4-Ttejjeb il-mogħdija tal-wajers;
5-Faċli biex tinżamm;
6-Kapaċità ta 'kurrent ta' vultaġġ għoli;
7-Ttejjeb id-densità tal-assemblaġġ;
8-Ttejjeb il-karatteristiċi tad-dissipazzjoni tas-sħana;
9. Ittejjeb il-kapaċità ta' kontra l--interferenza u ttejjeb l-affidabbiltà.

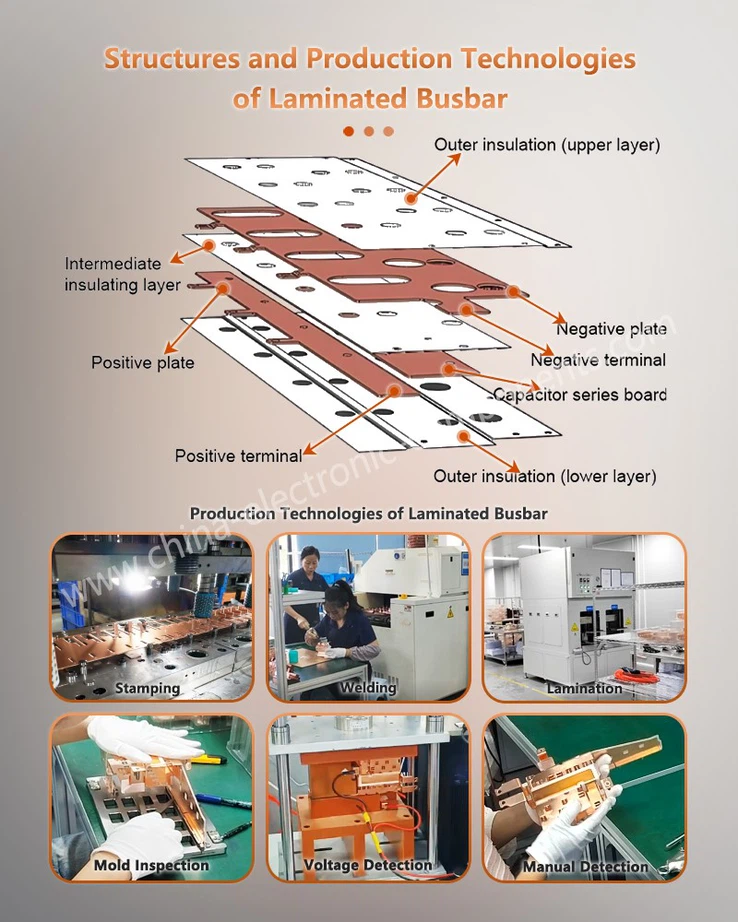

Karatteristiċi tal-BusBar laminat:
1-Impedenza minima u waqgħa fil-vultaġġ;
2-Kapaċità qawwija ta 'tagħbija żejda;
3-Tnaqqis tal-ħsara kkawżata mill-ogħla vultaġġ għall-komponenti u l-estensjoni tal-ħajja tas-servizz tal-komponenti elettroniċi;
4-Tnaqqis tal-ħoss tas-sistema u l-interferenza elettromanjetika/interferenza tal-frekwenza tar-radju;
5-Installazzjoni faċli u manutenzjoni konvenjenti fuq il-post;
6-Inqas komponenti u titjib tal-affidabilità tas-sistema;
7-Kapaċitanza mqassma b'mod ugwali.

















































































Busbar laminat personalizzat għandu l-vantaġġi li ġejjin:
1-Induttanza baxxa:Wara t-titjib tad-disinn, il-valur tal-inductance huwa<20nh;
2-Spazju żgħir:Peress li l-busbar laminat huwa mdawwar b'insulazzjoni u siġillar, m'hemmx bżonn li tiġi kkunsidrata l-problema ta 'evitar ma' komponenti oħra, li jistgħu jnaqqsu l-ispazju ġenerali tal-kabinett.
3-Applikazzjoni qawwija:adattat għal livelli ta 'vultaġġ differenti minn vultaġġ baxx għal vultaġġ għoli, bħal 380V, 660V, 1140V, 3300V;

4-Żieda fit-temperatura baxxa:Peress li l-busbar laminat l-aktar jadotta l-istruttura tal-pjanċa rqiqa, id-dissipazzjoni tas-sħana tal-wiċċ hija tajba.

5-Kost baxx:Busbars laminati huma faċli biex jiġu installati b'IGBTs u capacitors, u jnaqqsu l-ispejjeż tal-assemblaġġ.

6-Ritardant tal-fjammi u favur l-ambjent:Il-materjali kollha jikkonformaw mal-istandards ROHS, u l-materjali iżolanti jikkonformaw mal-istandards UL94 ta 'ritardant tal-fjammi.
