Insulat Ram Bus Bar Epoxy Miksija
Deskrizzjoni tal-Prodotti

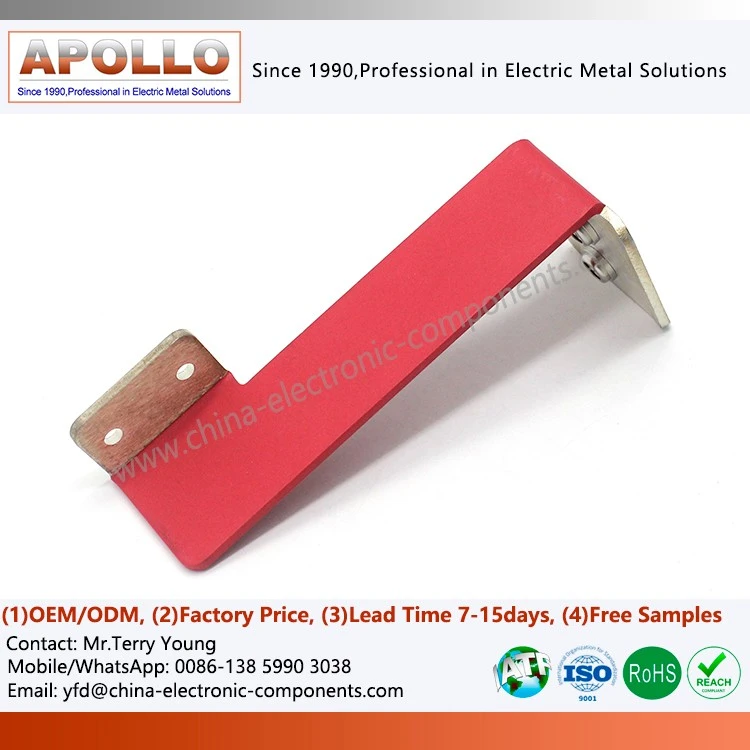

Insulated Copper Bus Bar Epoxy Coateds huma prodotti ta 'konnessjoni elettrika li jintegraw kondutturi tar-ram b'saff protettiv iżolanti.
L-istruttura tagħhom tipikament tikkonsisti mill-partijiet li ġejjin:
Busbars tar-ram ta'-konduttività għolja
Saff ta 'insulazzjoni ta' trab epossidiku
Struttura protettiva tal-wiċċ
Żona ta 'installazzjoni u konnessjoni
Żona ta 'kuntatt konduttiva
Permezz ta 'proċess ta' bexx u tqaddid professjonali, is-saff ta 'insulazzjoni epoxy huwa applikat b'mod uniformi fuq il-wiċċ tal-busbar tar-ram, u jipprovdi protezzjoni ta' insulazzjoni affidabbli filwaqt li jiżgura l-konduttività.
Għal tagħmir ta' spazju-intensiv, dan id-disinn inaqqas b'mod effettiv id-distanza ta' sikurezza meħtieġa bejn il-kondutturi, u jippermetti tqassim tal-enerġija aktar kompatt.
Proċess ta' Produzzjoni: Tmiem-sa-Kontroll tal-Kwalità mir-Ram Bare għal Konduttur iżolat
Preparazzjoni tal-busbar tar-ram:Ram vjola T2 jew ossiġenu TU1 -busbars tar-ram ħielsa huma magħżula u ffurmati fil-ġeometrija fil-mira wara l-ippanċjar CNC, liwi, u deburring. It-truf ippanċjati jeħtieġu ċanfrin preċiż biex jeliminaw il-punti ta 'konċentrazzjoni tal-kamp elettriku u jipprovdu transizzjoni bla xkiel għall-kisi.
Tindif u Attivazzjoni tal-wiċċ:Sgrass alkalin ultrasoniku → Sgrass elettrostatiku → Attivazzjoni ta 'pickling aċidu → Kundizzjonament tal-wiċċ → Trattament ta' fosfatazzjoni/silan → Ħasil ta 'ilma pur f'diversi -stadji → Tnixxif. Dan l-istadju jiddetermina direttament il-limitu ta 'fuq tas-saħħa ta' l-adeżjoni interfacial.
Bexx elettrostatiku:Wara l-ert, il-Copper Busbars fil-Kisi jidħol fil-kabina tal-isprej elettrostatiku. Trab epoxy huwa ċċarġjat u adsorbit fuq il-wiċċ tar-ram taħt l-azzjoni ta '-skarigu tal-korona ta' vultaġġ għoli. Billi taġġusta l-angolu tal-pistola tal-isprej, il-pressjoni tal-arja u l-veloċità tar-rotazzjoni tal-biċċa tax-xogħol, il-ħxuna tal-kisi hija kkontrollata fil-medda ta '0.3-1.2 mm kif meħtieġ.
Vulkanizzar tal-gradjent:Il-biċċa tax-xogħol titwassal fil-forn tat-tqaddid permezz ta 'katina tal-conveyor, li tgħaddi minn żona ta' preheating infra-aħmar, żona ta 'konnessjoni ta' arja sħuna cross-, u żona ta 'tkessiħ bil-mod. Il-profil tat-temperatura tat-tqaddid huwa ssettjat b'mod preċiż skond il-karatteristiċi tat-trab biex jiżgura biżżejjed reazzjoni ta' cross-linking mingħajr -vulkanizzar u fraġilità żejda.
Tneħħija u Irfinar Lokali:Uċuħ li jikkoinċidu u żoni wweldjati jiġu mgħottija u mneħħija jew bil-lejżer-imneħħija biex jesponu l-wiċċ tar-ram, filwaqt li jżommu tleqqija metallika u reżistenza baxxa għall-kuntatt. Il-konfini tat-tneħħija huma spezzjonati mikroskopikament biex jiżguraw l-ebda residwu ta 'insulazzjoni.
Verifika tal-Prestazzjoni Sħiħa:Il-gauges tal-ħxuna tal-kurrent Eddy jintużaw biex jispezzjonaw il-ħxuna tal-kisi, it-testijiet tal-vultaġġ tal-frekwenza tal-qawwa tal-qawwa huma wżati biex jivverifikaw l-integrità dielettrika, tiġi vvalutata l-adeżjoni cross-cut, u jsiru testijiet ta 'ċikli ta' xokk termali biex jissimulaw l-affidabilità tas-servizz fit-tul-.
Vantaġġi tad-Disinn: Ottimizzazzjoni tat-Topoloġija Tkissir tal-Ostakoli Spazjali
| Żvilupp tal-Konfini f'Insulazzjoni Ultra-Rqiqa | Fl-istess klassifikazzjoni tal-vultaġġ li jiflaħ, il-ħxuna tal-kisja tat-trab tal-epossi hija biss frazzjoni minn dik ta 'tubi jew kmiem tradizzjonali li jiċkienu bis-sħana. Din il-karatteristika tippermetti lill-inġiniera tad-disinn tal-UPS inaqqsu b'mod sinifikanti l-lakuni tal-arja fażi-għa{-fażi-għall--art, u jżidu l-erja trasversali tal-linja tar-ram- biex itejbu l-kapaċità tal-ġarr tal-kurrent-mingħajr ma jiżdied id-daqs tal-modulu. |
| Busbars Stacked Multi-Fażi u Kejbils Integrati | Grazzi għal insulazzjoni ultra-rqiqa, nistgħu noffru sa għaxar-disinji tal-busbars f'munzelli ta' saffi, li jintegraw output AC, input DC, u Busbars tat-Trab tal-Kisi tal-Epoxy f'komponent kompatt u riġidu. Dan id-disinn jelimina l-immaljar tal-kejbil kumpless, inaqqas l-inductance stray, jrażżan b'mod sinifikanti l--spikes tal-iswiċċjar ta 'frekwenza għolja fl-inverter, u jipproteġi moduli IGBT għaljin. |
| Ġestjoni tal-Kulur u Żbalji-Loġika ta' Prova | Ibbażat fuq speċifikazzjonijiet tas-sekwenza tal-fażi tal-UPS, nipprovdu sistema standardizzata tal-immarkar tal-kulur tal-kisi. Il-kisi epossidiku għandu kulur uniformi, finitura matta kontra -leqqa, u ma tgħibx, li tipprovdi żball viżwali intuwittiv-proofing waqt l-assemblaġġ tal-linja ta 'produzzjoni, ittejjeb ħafna l-effiċjenza tal-assemblaġġ fil-fabbriki OEM. |
Funzjonijiet Ewlenin: Insulazzjoni, Ġestjoni Termali, u Koordinazzjoni Elettromanjetika
Fis-sistemi tad-distribuzzjoni tal-enerġija tal-UPS u tas-server, il-funzjonijiet tal-Epoxy Bus Bar Coatings qabżu l-insulazzjoni tradizzjonali:
Ġestjoni tal-Iżolament u tal-Elettriku tal-Elettriku:Bħala mezz solidu iżolanti, il-kisi jippermetti spazju iżgħar bejn il-busbars f'kabinetti tal-enerġija UPS kompatti jew trunking tal-busbars tas-server, iżid id-densità tal-enerġija filwaqt li tissodisfa l-istandards IEC jew UL għal tneħħija u distanzi creepage.
Radjazzjoni Termali u Ottimizzazzjoni tal-Konvezzjoni:Kisjiet epossidiċi skuri (bħal iswed u griż) għandhom emissività termali għolja. F'ambjenti ta 'konvezzjoni naturali jew ta' tkessiħ bl-arja sfurzata fi ħdan il-kabinetti tas-server, jassistu fid-dissipazzjoni radjattiva tas-sħana mill-wiċċ tal-Konnettur tal-Busbar tar-Ram Solidu tal-Kisi Insulat, u jnaqqsu ż-żieda fit-temperatura tat-tagħbija sħiħa-. Il-wiċċ tal-kisi lixx inaqqas ukoll ir-reżistenza tas-saff tal-konfini tal-arja, u jottimizza l-organizzazzjoni tal-fluss tal-arja fi ħdan il-kabinett.
Għajnuna għall-Kompatibbiltà Elettromanjetika (EMC):Fl-ambjent ta' swiċċjar ta'-frekwenza għolja ta' sistemi ta' inverter ta' rettifika ta' UPS-, busbars irranġati b'mod dens jistgħu jiġġeneraw akkoppjar elettromanjetiku. Il-kisi epossidiku, bħala saff ta 'iżolament dielettriku, jista' jrażżan l-akkoppjar abilità u l-ark mifrux bejn il-Kisjiet tat-Trab tar-Raża Epoxy tal-Bar elettriku tar-ram sa ċertu punt, u jgħin lis-sistema tikseb standards ta 'prestazzjoni EMC.
Protezzjoni kimika u prevenzjoni ta' kuntatt aċċidentali:F'ambjenti fejn hemm traċċi ta 'ċpar aċiduż fil-kamra tal-batterija tal-UPS jew fwar tat-tindif u tad-diżinfettant fil-kamra tas-server, il-kisi tal-epossi jipprevjeni li l-midja korrużiva tikkuntattja l-wiċċ tar-ram; fl-istess ħin, waqt it-tħaddim u l-manutenzjoni, il-kisi jipprovdi protezzjoni diretta kontra xokk elettriku u jnaqqas ir-riskju ta 'tħaddim ħażin.
ikkuntattjana
Kemm jekk huwa titjib tat-tagħmir tal-UPS, ottimizzazzjoni tad-distribuzzjoni tal-enerġija tas-server, jew żvilupp ta' proġett ta' ċentru tad-dejta fuq skala kbira-, nistgħu nipprovdu servizzi ta' appoġġ tal-inġinerija one-stop, minnSprej tal-kisi tar-ram tal-art tax-xarabank tal-artdisinn tal-istruttura u żvilupp tal-proċess ta 'insulazzjoni għall-produzzjoni u l-kunsinna tal-massa, ibbażati fuq il-mogħdija attwali tiegħek, l-ispazju tal-installazzjoni, u r-rekwiżiti tal-assemblaġġ.
It-tags Popolari: insulati tar-ram bus bar epoxy miksija, iċ-Ċina iżolati tar-ram bus bar epoxy miksija manifatturi, fornituri, fabbrika
