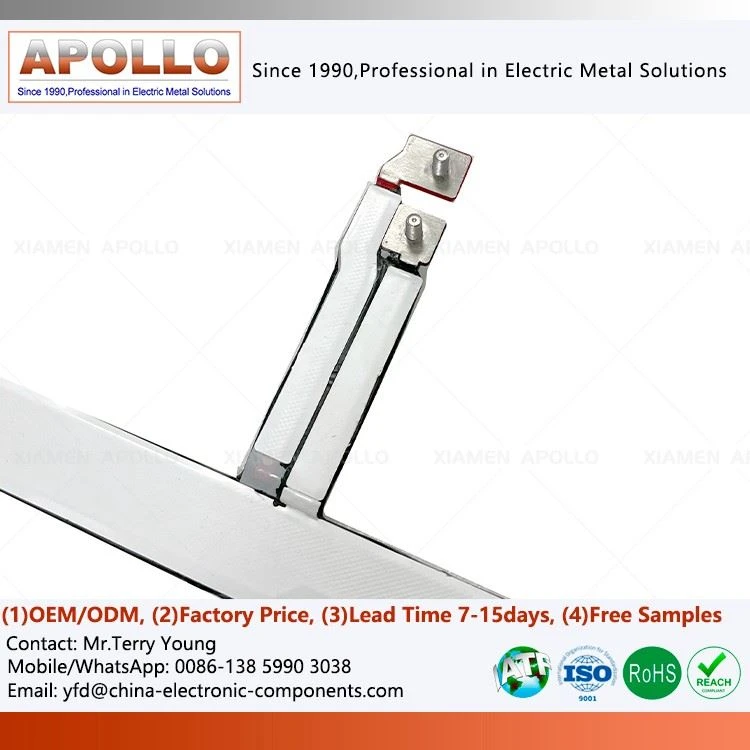

Laminat BusBar Ram Mingħajr Tin Plated
Deskrizzjoni tal-Prodotti
Dan Laminated BusBar Copper mingħajr Tin Plated huwa busbar riġidu integrat iffurmat b'mod alternat stivar saffi multipli ta 'kondutturi tar-ram ta'-kwalità għolja (tipikament T2 ossiġenu-ram ħieles -ramm jew serje C11000) b'materjali ta 'insulazzjoni ta' -prestazzjoni għolja (bħal PET, polyimide, jew ħġieġ sħun) u {5}ringing minnhom. Karatteristika ewlenija hija li l-uċuħ tal-kondutturi ma jgħaddu mill-ebda electroplating (bħal landa, nikil, jew kisi bil-fidda), u b'hekk jippreservaw il-proprjetajiet fiżiċi u kimiċi inerenti tar-ram.
Karatteristiċi Strutturali Ewlenin:
Wiċċ tar-ram mhux ittrattat: Is-saffi tal-kondutturi juru t-tleqqija karatteristika tal-ward-aħmar metalliku tar-ram, ħieles minn saffi tal-kisi tal-fidda-abjad (landa/nikil) jew isfar jgħajjat (deheb).
Struttura ta '-Saff ta' Bejn is-Saff ta' Impedenza Baxxa: Saffi iżolanti jorbtu sewwa l-kondutturi pożittivi/negattivi jew tal-fażi, u joħolqu struttura simili għal capacitor tal-pjanċa-ċatta li tnaqqas b'mod sinifikanti l-inductance tal-linja.
Konnessjoni Riġida Integrata: B'differenza mill-konnessjonijiet laxki tipiċi tal-kejbils, dan il-busbar laminat joffri riġidità mekkanika eċċezzjonali; jista 'jservi bħala komponent strutturali fi ħdan il-kabinett, li jipprovdi appoġġ stabbli għal apparati ta' enerġija bħal capacitors u moduli IGBT.
Vantaġġi tad-Disinn
Ottimizzazzjoni elettromanjetika
L-istruttura laminata timminimizza l-erja tal-linja, effettivament trażżan l-interferenza elettromanjetika (EMI) u ttejjeb il-kompatibilità tas-sistema.
01
Densità ta 'Qawwa Għolja
Konfigurazzjoni ċatta u laminata tippermetti trasmissjoni ta' kurrent għoli-fi spazju limitat, li tiffaċilita l-minjaturizzazzjoni tat-tagħmir.
02
Ġestjoni tal-istress
Saffi komposti flessibbli jibferixxu kontra l-espansjoni termali differenzjali, u jnaqqsu l-istress mekkaniku waqt tħaddim fit-tul-.
03
Faċilità ta 'Konnessjoni
Terminali tar-ram vojta jippermettu bolting dirett jew crimping, li jissimplifikaw il-proċess ta 'assemblaġġ.
04
Sinerġija Termali
L-istruttura b'ħafna saffi, flimkien mal-konduttività termali eċċellenti tar-ram, tippromwovi distribuzzjoni uniformi tas-sħana għall-Laminated Bus Bar għal Router Backplane Distribution.
05
Vantaġġi tal-applikazzjoni: Trasportatur ideali għal UPS u provvisti ta 'enerġija tas-server
Provvista ta' enerġija mingħajr interruzzjoni tal-UPS industrijali ta'-qawwa għolja
Jinbena linja ta' bus DC ta'-inductance estremament baxxa bejn l-inverter u l-bank tal-kapaċitatur DC biex jassorbi t-tmewwiġ u spikes iġġenerati mill-iswiċċjar ta' frekwenza għolja-IGBT biex tiġi żgurata l-purità assoluta u l-istabbiltà ta' provvista tal-enerġija ta' grad industrijali-.
Provvista ta' enerġija tas-server modulari (PSU)
Bi tweġiba għar-restrizzjonijiet stretti ta 'għoli u fond ta' xtillieri tas-server, il-busbar laminat tikseb distribuzzjoni ta 'kurrent ta' -densità għolja permezz ta 'struttura rqiqa b'ħafna -saff, li tadatta perfettament għall-arkitettura tal-provvista tal-enerġija ta' densità għolja 1U/2U -.
Konvertitur tal-ħażna tal-enerġija (PCS)
Jipprovdi pont konduttiv ta' stat solidu-b'vultaġġ għoli ta' insulazzjoni li jiflaħ u karatteristiċi ta' induttanza baxxa bejn il-grupp ta' batterija ta'-vultaġġ għoli u l-konvertitur bidirezzjonali biex tittejjeb l-effiċjenza tal-iċċarġjar u l-ħatt.
Tisħin b'induzzjoni ta' frekwenza għolja u konvertitur tal-frekwenza
F'konvertituri ta' frekwenza ta'-frekwenza għolja u-qawwa għolja li jeħtieġu inductance tal-karozzi tal-linja estremament baxxa, il-BusBar tal-Unità tad-Distribuzzjoni tal-Enerġija sservi bħala t-trasportatur tal-konnessjoni għall-modulu tal-qawwa tal-qalba biex ittejjeb ir-rispons dinamiku tas-sistema.

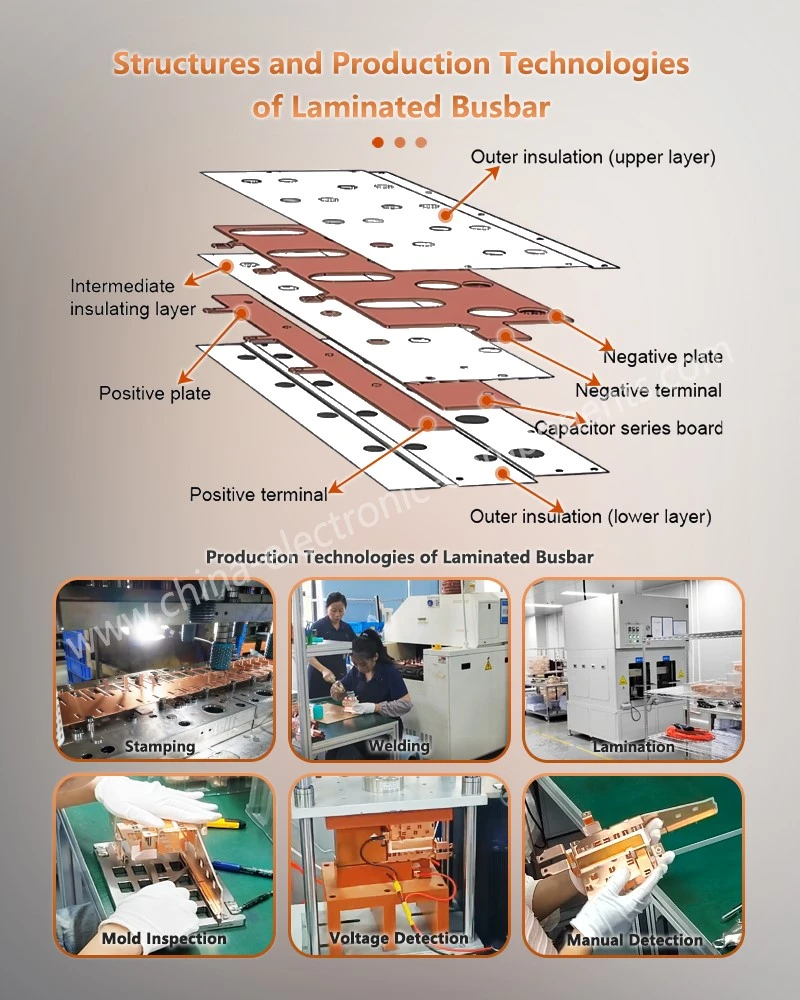

Proċess ta' Produzzjoni u Vantaġġi tal-Manifattura
Preparazzjoni tal-Materjal:Qtugħ u tindif ta' preċiżjoni ta' materjali tar-ram; pre-trattament ta' films ta' insulazzjoni biex jitneħħew l-impuritajiet u l-umdità.
Laminazzjoni u Pożizzjonament:Allinjament b'ħafna-saffi u stivar f'ambjent nadif, bl-użu ta' attrezzaturi ta' pożizzjonament biex tiġi żgurata l-preċiżjoni.
-Temperatura Għolja, Laminazzjoni ta'-Pressjoni:Użu ta 'preses speċjalizzati u tagħmir ta' ikkurar biex tinkiseb twaħħil qawwi bejn is-saffi -, li toħloq struttura integrata mingħajr delaminazzjoni.
Formazzjoni u Makkinar:Punching CNC, liwi, jew qtugħ bil-lejżer biex tinkiseb il-forma finali u l-konfigurazzjonijiet tat-toqba tal-immuntar.
Ipproċessar tat-Terminal:Preservazzjoni ta' żoni tar-ram vojta; tindif tal-wiċċ u protezzjoni fejn meħtieġ; kisi tal-landa.
Verifika tal-Kwalità:Ittestjar tal-inductance, ittestjar tal-vultaġġ tal-iżolament li jiflaħ, ittestjar tas-saħħa tal-qoxra, ċikliżmu termali, u spezzjoni viżwali komprensiva għal Laminated Bus Bar għall-Internet Router Backplane.
ikkuntattjana
Mhux miksijaBus Bar laminat għal Rack Mount Power Distributionhija aktar minn sempliċi konnetturi konduttivi; huma komponenti vitali li jippermettu effiċjenza għolja, affidabilità għolja, u integrazzjoni għolja f'sistemi moderni ta' provvista ta' enerġija ta'-enerġija għolja.
Jidhru struttura laminata ottimizzata, materjali tar-ram ta'-prestazzjoni għolja, manifattura ta' preċiżjoni, u inġinerija mfassla għall-UPS u l-applikazzjonijiet tal-provvista tal-enerġija tas-server, dan il-prodott jissodisfa r-rekwiżiti komprensivi għall-ispazju, il-prestazzjoni elettrika, u l-affidabbiltà fl-elettronika tal-enerġija tal--ġenerazzjoni li jmiss.
Jekk qed tiżviluppa proġetti li jinvolvu sistemi UPS, provvisti ta' enerġija tas-server, jew tagħmir għall-ħażna tal-enerġija, noffru appoġġ professjonali ta' disinn u manifattura għal busbars laminati-adattati għall-parametri elettriċi, speċifikazzjonijiet strutturali u rekwiżiti ta' assemblaġġ tiegħek-biex ngħinu biex tinkiseb prestazzjoni superjuri tal-prodott u twassil aktar stabbli.
