Busbar Laminat Għal Elettronika ta' Qawwa -Kurrent Għolja
Deskrizzjoni tal-Prodotti
Busbar laminati għall-Electronics ta' Enerġija ta' Kurrent Għoli- huma assemblaġġ ta' konduttur integrat iffurmat minn proċess kompost tal-ippressar bis-sħana li juża saffi multipli ta 'materjali konduttivi (ram/aluminju) u midja iżolanti ta' prestazzjoni għolja-. B'differenza mill-wajers diskreti tradizzjonali, il-karatteristiċi ewlenin tagħhom huma:
Disinn ta 'struttura b'ħafna saffi planari: jimminimizzaw il-mogħdijiet kurrenti
Akkoppjar issikkat bejn il-kondutturi: tnaqqas b'mod sinifikanti l-induttanza parassitika
Saff ta 'insulazzjoni integrat: it-titjib tal-affidabbiltà tal-insulazzjoni tas-sistema
Għas-sistemi UPS, dan il-prodott jiffoka fuq l-ottimizzazzjoni tal-istrutturi li ġejjin:
Tqassim simetriku ta 'ċirkwiti ta' input/output
Disinn ta' integrazzjoni ta' terminali ta'-densità għolja
Kompatibilità ta' struttura modulari multi-interface

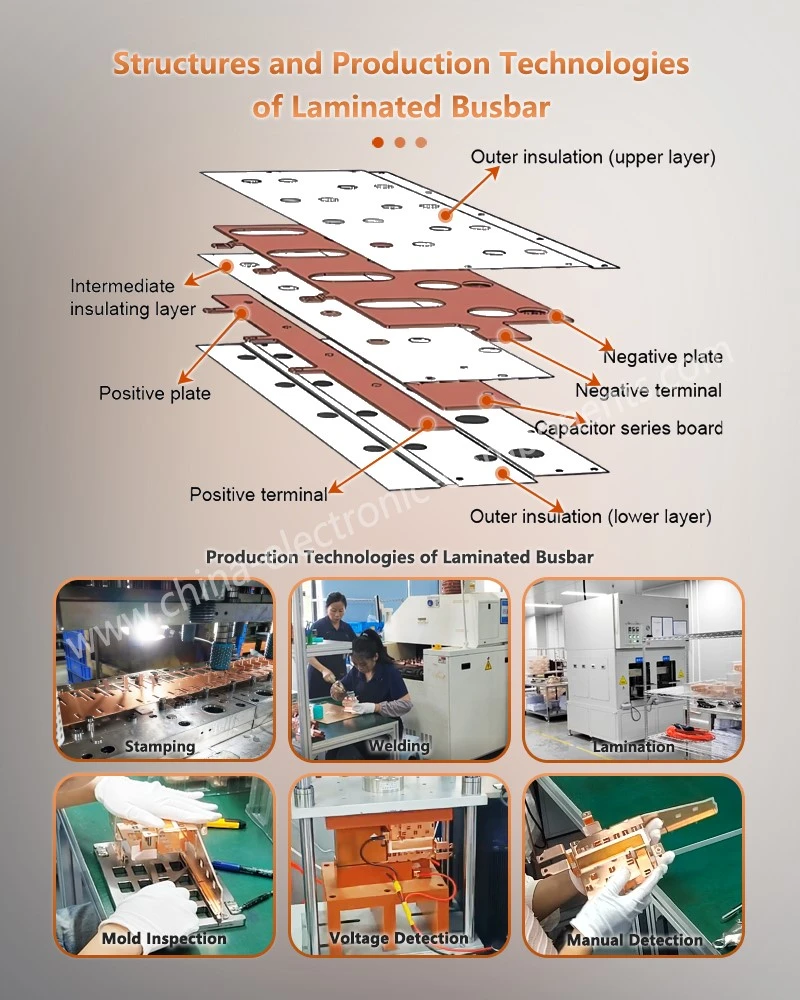

Vantaġġi tal-Manifattura u Proċessi ta' Produzzjoni: Standards ta' Snajja metikolużi
Makkinar CNC diġitali u trattament minn qabel
Is-Sistemi ta 'Kuntatt taċ-Ċelluli Busbar Laminati Integrati tal-Konduttur jinqatgħu bl-użu ta' magni CNC ta '{0}}preċiżjoni għolja jew ittimbrar kontinwu, bi truf ittundjati biex jeliminaw ir-riskju ta' skariku ta 'punt lokalizzat (PD). Imbagħad isiru proċessi multipli ta 'tindif kimiku biex jiġi żgurat li l-interface hija ħielsa minn grass u ossidazzjoni.
Laminazzjoni b'Vakwu -Temperatura Għolja
Dan huwa l-qalba tal-proċess. Fi pressa sħuna bil-vakwu, il-kurva tal-"pressjoni-temperatura-ħin" hija kkontrollata b'mod preċiż biex tinkiseb twaħħil fiżiku bejn il-materjal ta 'insulazzjoni u l-konduttur fil-livell molekulari. L-ambjent tal-vakwu jelimina l-arja bejn is-saffi, u b'mod effettiv jipprevjeni t-tnixxija tal-korona kkawżata mill-arja residwa.
Kisi Lokalizzat u Electroplating
Il-punti ta 'kuntatt huma tipikament miksija b'nikil, landa jew fidda. Aħna nimpjegaw proċess ta 'electroplating lokalizzat, li niżguraw reżistenza baxxa ta' kuntatt u reżistenza għall-ossidazzjoni fil-punti ta 'konnessjoni filwaqt li nżommu l-integrità tal-kisi ta' l-insulazzjoni f'żoni mhux ta '-konnessjoni.
-Analiżi fil-fond ta' Funzjonijiet Ewlenin u Xenarji ta' Applikazzjoni
Provvista ta' Enerġija Uninterruptible UPS (Applikazzjoni Ewlenija)
F'sistemi kbar tal-UPS taċ-ċentru tad-dejta, il-Laminated Power Bars jgħaqqdu pakketti ta 'batteriji, rettifikaturi u invertituri. L-affidabbiltà għolja tagħha tiżgura l-operat ta '"żero-interruzzjoni" taċ-ċentru tad-dejta; il-karatteristiċi ta 'inductance baxx tagħha jipproteġu moduli ta' enerġija IGBT għaljin minn tqassim tal-vultaġġ; u l-istruttura kompatta tagħha tgħin lill-klijenti jiffrankaw b'mod sinifikanti l-ispazju taċ-ċentru tad-dejta.
Provvista tal-Enerġija tas-Server u Provvista tal-Enerġija tal-Komunikazzjoni
Fid-disinn tal-provvista tal-enerġija tal-bord-livell, il-Laminated Busbar għat-Traffiku Ferrovjarju jaġixxi bħala pont tal-enerġija bejn il-fitherboard u l-motherboard, li jipprovdi passaġġ ta 'impedenza estremament baxxa, jappoġġa r-rispons tal-enerġija istantanju ta' ċipep ta '-prestazzjoni għolja bħal proċessuri, u jiżgura stabbiltà tal-vultaġġ.
Konvertituri u Sewwieqa tal-Enerġija Ġodda
F'invertituri fotovoltajċi u konvertituri tal-frekwenza, il-Laminated Busbar għal High-Current Power Electronics jiflaħ għas-sħana u l-istress elettromanjetiku ġġenerat minn swiċċjar ta' frekwenza għolja-, u l-karatteristiċi ta' qsim attwali tiegħu-ttejjeb b'mod effettiv l-effiċjenza tas-sistema.
Wiri Dettaljat
Mikrostruttura tas-Sezzjoni Laminata
Sezzjonijiet metallografiċi jiżvelaw struttura alternanti ċara ta 'fojl tar-ram u saff ta' insulazzjoni, mingħajr bżieżaq jew delamination fl-interface. Il-ħxuna tas-saff ta 'insulazzjoni hija uniformi, u turi kontroll preċiż tal-proċess tal-laminazzjoni.
01
Data Komparattiva tat-Test tal-Induttanza
Tqabbil tal-kejl tal-inductance tal-linja bejn Laminated Shunt And Busbar u kejbils tradizzjonali/busbars diskreti (tipikament<10nH vs >100nH) jikkwantifika l-effett ta 'ottimizzazzjoni elettromanjetika.
02
Reġistrazzjoni tal-Oxxilloskopju ta' Forom ta' Mewġ tal-Qlib tal-IGBT
Il-wiri tal-forom tal-mewġ tal-vultaġġ tal-emittent tal-kollettur IGBT- qabel u wara l-użu ta 'busbars laminati Kompost, it-tqabbil tal-amplitudni tal-ispike tal-vultaġġ u l-attenwazzjoni taċ-ċrieki juri viżwalment il-valur protettiv ta' induttanza baxxa.
03
Sejbien ta 'Bond Interlaminari Wara Ċikliżmu Termali
Sample cross-sections after 1000 thermal cycles from -40℃ to +125℃ show no interlaminar delamination or copper foil warping, with bond strength retention >80%.
04
Simulazzjoni u Verifika ta' Forza Elettrodinamika ta' Ċirkwit Qasir
Simulazzjoni ta' elementi finiti turi d-distribuzzjoni tal-istress taħt kurrent ta' ċirkwit qasir-, meta mqabbel mal-ittestjar attwali, li tivverifika l-istabbiltà dinamika u termali tad-disinn strutturali.
05
ikkuntattjana
TagħnaBusbars laminati Għal Invertituri Fotovoltajċiimpjega laminazzjoni ta'-temperatura għolja,-pressjoni għolja ta' fojl tar-ram u saff ta' insulazzjoni, flimkien ma' teknoloġija ta' tmiem-iwweldjar molekulari. Dan jikseb bilanċ ta' inġinerija bejn l-ordni-ta'-soppressjoni tal-kobor tal-inductance stray u l-ottimizzazzjoni elettromanjetika-termali sinerġistika fl-UPS u l-applikazzjonijiet tal-elettronika tal-qawwa tas-server. Għal strutturi laminati personalizzati u soluzzjonijiet ta 'interface terminali mfassla għall-frekwenza tal-iswiċċjar tal-IGBT tiegħek u r-restrizzjonijiet tal-ispazju, jekk jogħġbok ibgħat inkjesta.
