Vantaġġi u Applikazzjonijiet tal-Wajer tal-Aluminju f'Sistemi tal-Karozzi

Iċ-ċineg tal-wajers tal-karozzi spiss jissejħu "l-vini tad-demm u s-sistema nervuża" ta 'vettura, li jkopru funzjonijiet bħat-trasmissjoni tal-enerġija, il-kontroll tas-sinjali u l-komunikazzjoni tas-sistema. Huma komponenti ewlenin indispensabbli u ta'-valur għoli f'vettura. Bit-titjib kontinwu tal-elettrifikazzjoni u l-intelliġenza tal-vetturi, il-kwantità, it-tul u l-kumplessità tas-sistemi tal-arness tal-wajers fil-vetturi qed jiżdiedu b'mod kostanti, u l-proporzjon tal-piż tagħhom laħaq kważi 5% tal-piż totali tal-vettura, u juri tendenza ulterjuri 'l fuq. Fl-isfond tan-newtralità tal-karbonju u t-tħaffif, it-tnaqqis tal-piż u t-tnaqqis tal-ispiża tas-sistemi tal-arness tal-wajers saru waħda mid-direzzjonijiet importanti fl-iżvilupp tal-vettura, li tipprovdi bażi prattika għall-applikazzjoni tal-wajers tal-aluminju fil-qasam tal-karozzi.





Tradizzjonalment, ċineg tal-wajers tal-karozzi ilhom użaw wajers tar-ram bħala l-materjal konduttur standard. Ir-ram jippossjedi konduttività elettrika tajba, konduttività termali u proprjetajiet mekkaniċi, u t-teknoloġija tal-ipproċessar tiegħu hija matura. Madankollu, f'dawn l-aħħar snin, il-prezzijiet tar-ram varjaw kontinwament u baqgħu f'livell għoli, u b'mod sinifikanti żiedu l-pressjoni tal-ispiża fuq is-sistemi tal-arness tal-wajers. Fl-istess ħin, id-dipendenza għolja fuq ir-riżorsi tar-ram importati u l-influwenza sinifikanti tal-prezzijiet tas-suq internazzjonali huma ta' detriment għall-kontroll tal-ispiża stabbli fit-tul-.



Meta mqabbel, l-aluminju, bħala metall b'konduttività t-tieni biss għar-ram, tiftaħar vantaġġi bħal densità baxxa, riżorsi abbundanti, u prezzijiet relattivament stabbli. Permezz ta 'disinn xieraq tad-dijametru tal-wajer, il-wajers tal-aluminju jistgħu jiksbu tnaqqis sinifikanti fil-piż filwaqt li jissodisfaw ir-rekwiżiti ġenerali tal-prestazzjoni elettrika tal-vettura. Anke wara li tiżdied b'mod effettiv l-erja tas-sezzjoni trasversali-, il-wajers tal-aluminju xorta jistgħu jiksbu tnaqqis ġenerali fil-piż ta 'madwar 30%, li jirriżulta fi tnaqqis komprensiv tal-ispiża ta' madwar 30%-35% fl-ispejjeż tal-materjal. Din il-karatteristika tagħmel il-wajers tal-aluminju alternattiva li qed tikber għall-wajers tar-ram f'ċineg tal-wajers ta' vultaġġ baxx-u xi ċirkwiti ta' enerġija għolja-, li jallinjaw perfettament mal-għan li l-vettura tkun ħafifa.





L-għażla tal-wajers tal-aluminju mhix sempliċement sostituzzjoni materjali għall-wajers tar-ram; għandu jkun ibbażat fuq il-prinċipju ta 'prestazzjoni elettrika ekwivalenti. Matul il-fażi tad-disinn, parametri ewlenin bħall-konduttività, il-kapaċità tal-ġarr tal-kurrent, il-karatteristiċi ta 'żieda fit-temperatura u l-kurvi ta' derating għandhom jitqiesu bir-reqqa biex jiżguraw li l-istrateġija ta 'protezzjoni u l-konfini tas-sigurtà taċ-ċirkwiti tal-vettura jibqgħu mhux mibdula wara li l-materjal tal-konduttur jiġi sostitwit.



Fis-sistema tal-istandard tal-industrija attwali, il-wajers tar-ram huma prinċipalment ibbażati fuq ISO 6722-1, filwaqt li l-wajers tal-aluminju jsegwu l-ISO 6722-2. F'applikazzjonijiet prattiċi, il-wajers tal-aluminju tipikament jikkumpensaw għar-reżistività ogħla tagħhom billi jżidu l--erja tas-sezzjoni trasversali, u flimkien ma 'verifika fil-livell tas-sistema, jiżguraw l-istabbiltà fit-tul tagħhom taħt kundizzjonijiet operattivi differenti. Din il-loġika tal-għażla stabbilixxiet ukoll il-pedament tal-inġinerija għall-introduzzjoni sussegwenti ta 'busbars tal-aluminju fis-sistemi tad-distribuzzjoni tal-enerġija.





L-introduzzjoni tal-wajers tal-aluminju fis-sistemi tal-arness tal-wajers tal-karozzi l-ewwel teħtieġ li tiġi indirizzata l-kwistjoni tal-kompatibilità tal-materjal bejn metalli differenti. Id-differenza fl-attività elettrokimika bejn l-aluminju u r-ram tista 'toħloq ambjent ta' korrużjoni elettrokimiku meta l-elettriku jiġi applikat u l-umdità jew l-impuritajiet huma preżenti, li jwasslu għal reżistenza akbar ta 'kuntatt, sħana żejda fil-punti ta' konnessjoni, u riskji ta 'affidabilità.



It-tieni nett, l-aluminju u r-ram għandhom differenzi sinifikanti fil-koeffiċjenti tagħhom ta 'espansjoni termali. Taħt iċ-ċikliżmu termali tal-vettura u l-kundizzjonijiet ta' vibrazzjoni-fit-tul, mikro-lakuni jistgħu jiffurmaw gradwalment fiż-żona tal-konnessjoni, li jaffettwaw il-prestazzjoni elettrika u jdgħajfu s-saħħa mekkanika.



Barra minn hekk, film ta 'ossidu dens jifforma faċilment fuq il-wiċċ ta' l-aluminju. Filwaqt li dan is-saff ta 'ossidu jipproteġi s-sottostrat, il-konduttività tiegħu hija fqira. Immaniġġjar mhux xieraq se jaffettwa direttament l-affidabilità tal-kuntatt bejn it-terminal u l-wajer.





Biex tindirizza l-problemi ta 'hawn fuq, l-industrija gradwalment iffurmat mogħdija ta' soluzzjoni ċċentrata fuq is-sinerġija ta 'struttura u proċess. Fosthom, terminali komposti tar-ram-aluminju manifatturati bl-użu ta 'wweldjar bil-frizzjoni saru waħda mis-soluzzjonijiet mainstream. Din l-istruttura tifforma saff ta 'transizzjoni ta' l-aluminju tar-ram-stabbli ġewwa t-terminal, li tiżola b'mod effettiv il-mogħdija ta 'reazzjoni elettrokimika u tnaqqas b'mod sinifikanti r-riskju ta' creep tal-metall.



Fit-tarf tal-wajer, il-wajer ta 'l-aluminju ġeneralment ikun imqabbad mat-tarf ta' l-aluminju tat-terminal permezz ta 'crimping idrawliku. Taħt pressjoni għolja, il-film ta 'l-ossidu tal-wiċċ jinqered, u jifforma struttura ta' weldjatura kiesħa affidabbli bejn il-metalli, u b'hekk fl-istess ħin jissodisfaw ir-rekwiżiti tal-prestazzjoni elettrika u l-forza ta 'żamma mekkanika. Dan it-tip ta 'metodu ta' konnessjoni intuża b'mod wiesa 'fil-kamp ta' xedd tal-wajers ta' -vultaġġ baxx u gradwalment qed jespandi għal xi ċirkwiti ta 'enerġija għolja -, li huwa konsistenti ħafna mal-kunċett ta' inġinerija ta 'Konnessjonijiet Flessibbli tal-Aluminju.





Fl-applikazzjoni ta' wajers tal-aluminju ta' sezzjoni-kbar, iż-żewġ rotot tekniċi ewlenin użati bħalissa huma crimping b'erba-naħat u wweldjar ultrasoniku. Erba'-mod crimping jikseb konsistenza materjali permezz ta' disinn strutturali ta' l-aluminju-għal-aluminju, li jibbilanċja reżistenza baxxa ta' kuntatt u stabbiltà-fit-tul. L-iwweldjar ultrasoniku, min-naħa l-oħra, juża vibrazzjoni ta 'frekwenza għolja - biex ikisser is-saff ta' ossidu, u joħloq żona densa ta 'transizzjoni ta' liga bejn il-konduttur tal-aluminju u t-terminal tar-ram, adattata għal xenarji b'rekwiżiti ta 'spazju u affidabilità ogħla.



Hekk kif l-ispazju tat-tqassim tal-vettura jsir dejjem aktar limitat, sempliċement iż-żieda fid-dijametru tal-wajer iġorr ukoll ir-riskju ta 'interferenza tal-wajers. Għalhekk, l-industrija bdiet tesplora soluzzjonijiet ta' applikazzjoni ibrida tar-ram-aluminju, bl-użu ta' kondutturi tar-ram f'żoni ristretti fl-ispazju-u introduċiet kondutturi tal-aluminju fl-ispazju-sezzjonijiet permessi, biex jinkiseb bilanċ bejn il-prestazzjoni u t-tħaffif fil-livell tas-sistema.





Minbarra l-istrutturi tradizzjonali tal-wajer tondi, kejbils ċatti tal-aluminju artab u disinji tal-kondutturi ċatti qed jidħlu gradwalment fl-istadju tal-verifika tal-inġinerija. Strutturi tal-wajer ċatt tal-aluminju solidu jistgħu jnaqqsu b'mod sinifikanti l-okkupazzjoni tal-għoli filwaqt li jżommu l-kapaċità tal-ġarr tal-kurrent, jikkonformaw aħjar mal-istruttura tal-karrozzerija tal-vettura, u jipprovdu libertà akbar għat-tqassim tal-arness tal-wajers. Dan it-tip ta 'struttura jaqsam il-loġika tad-disinn ta' busbars ċatti tal-aluminju u jipprovdi wkoll direzzjoni ġdida għall-modularizzazzjoni u l-integrazzjoni ta 'sistemi ta' xedd tal-wajers futuri.



Fil-qasam tal-vetturi tal-enerġija ġodda, is-sistemi ta'-vultaġġ għoli huma aktar sensittivi għall-piż u l-effiċjenza tal-kondutturi. Jekk ċineg tal-wajers ta 'vultaġġ għoli-jiddependi fuq kondutturi tar-ram fit-tul, se tillimita b'mod sinifikanti l-kwalità u l-ispiża ġenerali tal-vettura. Għalhekk, ir-riċerka dwar applikazzjonijiet ta '-vultaġġ għoli li jużaw ligi tal-aluminju ta'-konduttività għolja bħall-bus bars tal-aluminju 6101 u 6061 qed issir fokus ewlieni tal-industrija.





Bir-rata ta 'penetrazzjoni dejjem tikber ta' vetturi tal-enerġija ġodda, ix-xejriet ta 'vultaġġ għoli u elettrifikazzjoni qed isiru dejjem aktar ċari. It-tnaqqis tal-piż u t-tnaqqis fl-ispiża fis-sistemi tal-arness tal-wajers jaffettwaw direttament l-effiċjenza tal-enerġija u l-prestazzjoni tal-firxa tal-vettura kollha. L-applikazzjoni matura ta' kondutturi ta' l-aluminju f'ċineg ta' wajers ta'-vultaġġ baxx waqqfet pedament ta' inġinerija għall-estensjoni tagħha għal sistemi ta'-vultaġġ għoli. Fil-futur, permezz ta 'ottimizzazzjoni tal-materjal, titjib tal-proċess ta' konnessjoni, u kollaborazzjoni ta 'disinn ta'-livell tas-sistema, kondutturi tal-aluminju u strutturi tal-bus bar tal-aluminju se jkollhom rwol aktar ċentrali fl-arkitettura elettrika tal-vettura.





Fil-qosor, il-kondutturi tal-aluminju fl-industrija tal-karozzi mxew gradwalment mill-istadju tal-prova-tal--kunċett għall-applikazzjoni fuq-skala kbira. Il-vantaġġi tagħhom fit-tnaqqis tal-piż, it-tnaqqis tal-ispejjeż u s-sostenibbiltà tar-riżorsi huma kompatibbli ħafna mad-direzzjoni tal-iżvilupp ta 'vetturi tal-enerġija ġodda. Bil-maturazzjoni kontinwa ta 'teknoloġiji ta' konnessjoni u disinji strutturali, kondutturi tal-aluminju u soluzzjonijiet ta 'kondutturi relatati se jkollhom rwol dejjem aktar importanti fis-sistema elettrika tal-vettura.

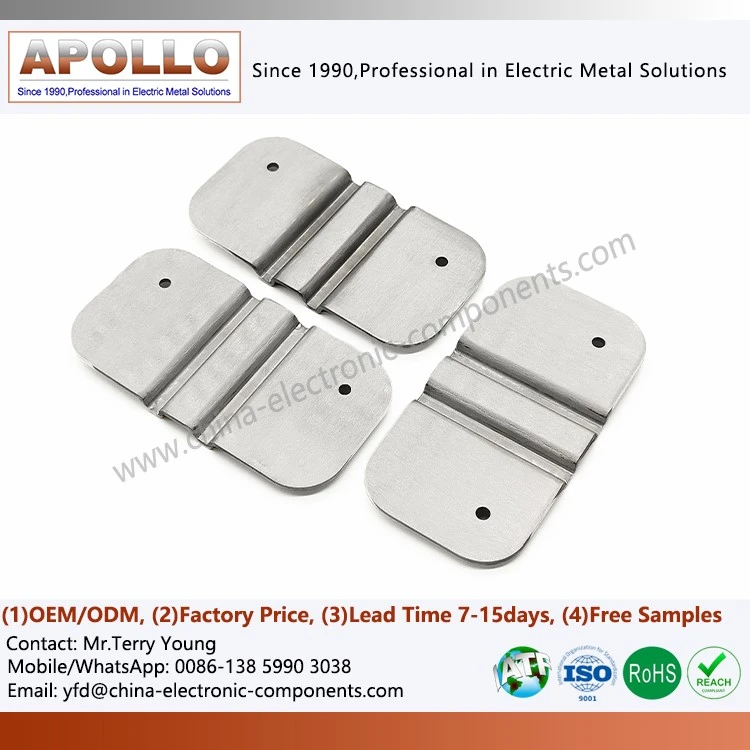

Ibbażat fuq il-ħtiġijiet ta 'żvilupp ta' elettrifikazzjoni tal-karozzi u sistemi elettriċi ta'-qawwa għolja, aħna niffukaw fuq id-disinn u l-manifattura ta 'kondutturi affidabbli ħafna u soluzzjonijiet ta' konnessjoni, li jkopruBusbars tal-aluminju, Busbars tal-Aluminju Personalizzati, u diversi Konnessjonijiet tal-Aluminju Flessibbli. Aħna nipprovdu appoġġ personalizzat skont il-livelli kurrenti differenti u l-ispazju ta 'installazzjoni, ngħinu liċ-ċineg tal-wajers tal-vetturi u s-sistemi tad-distribuzzjoni tal-enerġija jiksbu bilanċ aħjar bejn disinn ħafif u sikurezza.
