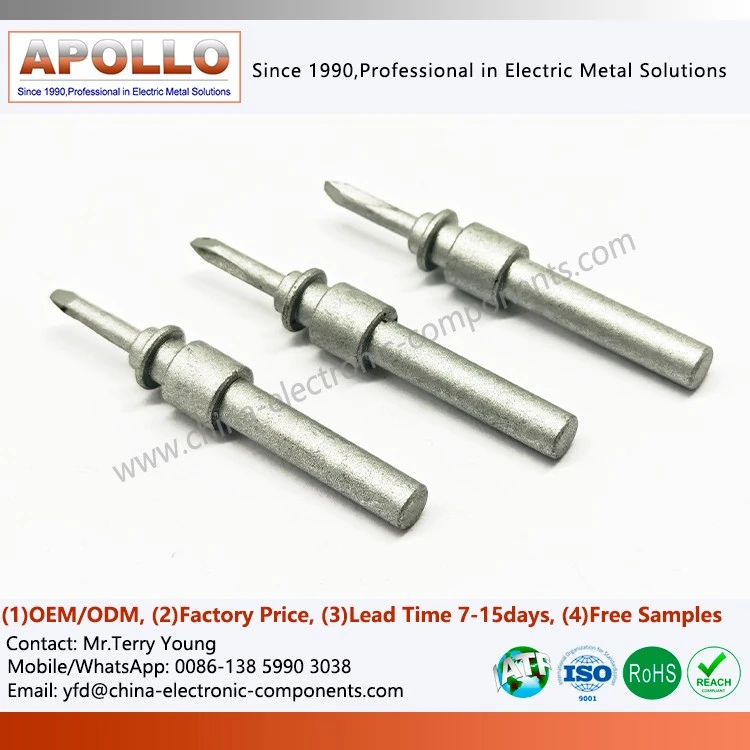

Slotted Step Break-Stem Rivet
Deskrizzjoni tal-Prodotti
Fis-sistemi kumplessi ta 'assemblaġġ ta' manifattura ta 'tagħmir modern, meta ġewż u boltijiet tradizzjonali ma jistgħux jintużaw minħabba l-ispazju magħluq warajhom, u meta rivets għomja ordinarji spiss ifallu b'sottostrati rotob jew dijametri ta' toqba ultra-kbar, l-affidabbiltà tas-sistema ta 'konnessjoni laħqet il-limitu tagħha. Is-Slotted Step Break-Stem Rivet hija soluzzjoni ta' rbit ta' livell-strutturali ddisinjata biex tegħleb din il-limitazzjoni.
Mhuwiex sempliċi pin ta 'konnessjoni, iżda sistema sofistikata ta' ankrar mekkaniku blind-end. Permezz tas-sinerġija topoloġika doppja ta 'espansjoni slotted u forming stepped, tibni node riġidu b'saħħa ta' tensjoni u shear għolja fi ħdan it-toqba għomja mingħajr ma tbiddel id-dehra tal-biċċa tax-xogħol. Din il-paġna se tevita listi superfiċjali tal-parametri u tidħol fil-loġika fiżika profonda tal-mekkanika tal-ksur, is-sekwenza ta 'espansjoni, u l-interlocking tal-ħajt tat-toqba biex tipprovdi lill-klijenti u lix-xerrejja tal-inġinerija professjonali globali b'analiżi fil--fond tal-qalba tal-inġinerija ta' dan ir-rivet.

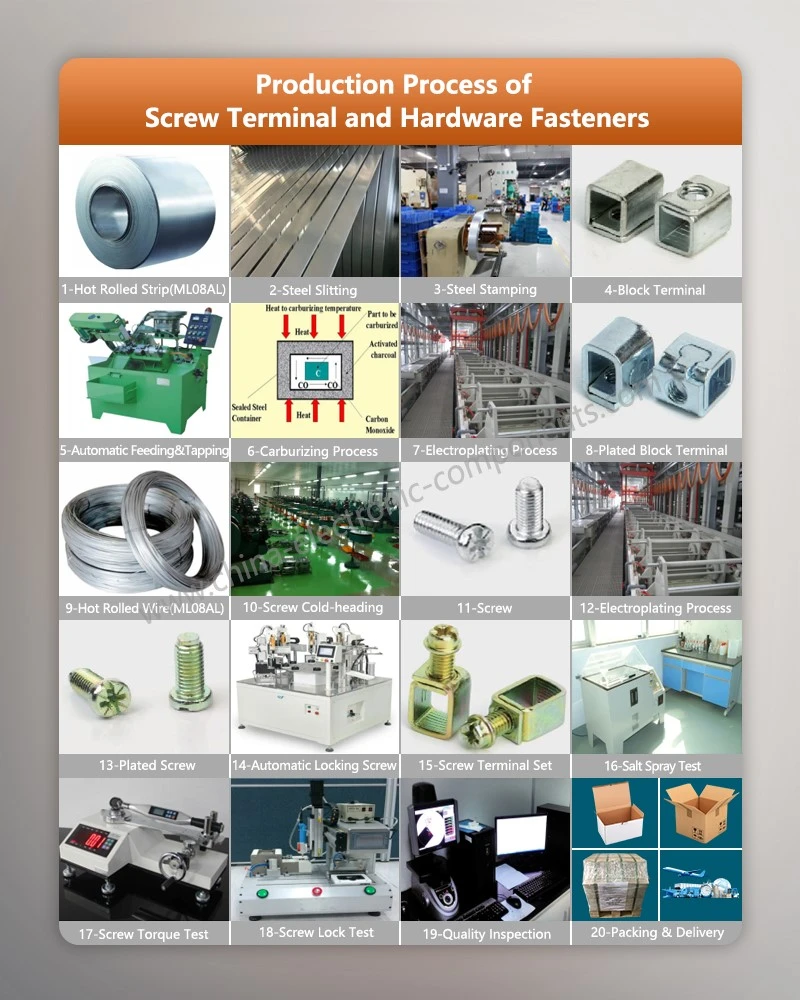

Proċess ta' Produzzjoni
| Blanking u Forming tal-Istrixxa tal-għonq | L-azzar tal-karbonju baxx-, l-istainless steel, jew l-istrixxa tal-liga tal-aluminju hija magħżula u blanked, ippanċjata, ras taqlib, u kmiem imġebbda bl-użu ta 'die progressiva. It-toqba ta 'ġewwa tal-għonq hija blanked ta' preċiżjoni jew reamed biex tiżgura li t-tneħħija ta 'l-adattament mal-mandrin tkun fil-firxa permissibbli ta' mekkanika ta 'l-irbattar. L-islott tar-ras huwa ippanċjat b'mod sinkroniku fl-aħħar stazzjon, u jżomm koassjali għolja mal-assi tal-għonq. |
| Tpinġija tal-Mandrin u Formazzjoni tal-Passi | Wara l-ittemprar spheroidizing, il-wajer jinġibed għad-dijametru ta 'referenza permezz ta' passaġġi multipli. Imbagħad tidħol fi stazzjon dedikat għat-tnaqqis tad-dijametru, fejn jintuża die jew punch li jdur biex jifforma passi f'postijiet speċifiċi. Iż-żona tat-tranżizzjoni tal-pass hija illustrata u spezzjonata għal mikroxquq. Għal -rekwiżiti ta 'saħħa għolja, il-mandrin jgħaddi minn ittemprar: ittemprar segwit minn ittemprar ta' temperatura medja- biex tinkiseb struttura ta 'troostite ittemprata, saħħa tal-ibbilanċjar u kontrollabbiltà tal-ksur. |
| Trattament tal-wiċċ u Tqabbil | L-għonq u l-mandrin jgħaddu minn trattamenti tal-wiċċ separati: kullari tal-liga tal-aluminju huma anodizzati jew passivati; għenuq tal-azzar tal-karbonju huma galvanizzati, nikil-plated, jew galvanizzat mekkanikament; partijiet tal-istainless steel huma passivati. Il-ħruxija tal-wiċċ tal-mandrin hija kkontrollata biex tottimizza l-frizzjoni mat-toqba ta 'ġewwa tal-għonq. It-tqabbil u l-ippressar awtomatizzati mbagħad jitwettqu, bil-mandrin jiddaħħal fl-għonq sa fond issettjat minn qabel biex jifforma Rivet Pass Slotted. |
| Kalibrazzjoni tal-Konsistenza tal-Ksur | Kampjuni rappreżentattivi minn kull lott jittieħdu u jiġu soġġetti għal ttestjar tal-forza tal-ksur u kejl tal-għoli residwu fuq bank tat-test tal-irbattar standard. Il-kurvi tal-ispostament tat-tagħbija tal-ksur-jiġu rreġistrati biex jikkonfermaw li l-kurva turi punt ta 'inflessjoni tal-ksur fraġli ċar fir-reġjun tat-tnaqqis tad-dijametru b'pass, u li l-għoli residwu jikkonforma mat-tieqa tad-disinn. Id-dejta tiddaħħal fis-sistema ta 'traċċabilità tal-lott biex tiżgura li l-imġieba tal-ksur tal-Flat Head Step Rivets li joħorġu mill-fabbrika hija prevedibbli u riproduċibbli. |
Vantaġġi ta' l-Applikazzjoni: Tingħata s-setgħa ta' Manifattura Għolja-
Manifattura ta' Rack u Chassis
Slotted Flat Head Step Rivet issolvi l-problema ta 'konnessjonijiet irregolari bejn pannelli interni u frejms ikkawżati minn passi tad-disinn.
Komponenti Elettroniċi tal-Karozzi
F'ambjenti ta 'vibrazzjoni ta'-frekwenza għolja, l-istruttura mtarġa tassorbi b'mod effettiv it-tagħbijiet tal-impatt u tipprevjeni li l-kuntatt jinħall.
Transitu Ferrovjarju
Pass Flat Head Rivet Użat għall-irbit moħbi ta 'pannelli dekorattivi interni; id-disinn imfassla jikkumpensa għall-varjazzjonijiet tat-tolleranza fil-ħxuna tal-pannelli.
Sistemi ta 'Immuntar Fotovoltajċi
Jindirizza l-espansjoni u l-kontrazzjoni termali kkawżati minn differenzi estremi fit-temperatura ta 'barra; id-disinn imfassla jipprovdi spazju għall-ħelsien mill-istress.
Vetrina Dettaljata: Manifattura Awe fuq Skala Mikroskopika
Purità Ġeometrika tal-Groove tal-Ksur
Taħt lenti ta '50x, il-qiegħ tal-kanal tal-ksur juri transizzjoni perfettament tond, ħielsa minn spallejn mikroskopiċi u marki tal-magni. Din il-purità ġeometrika tiżgura li d-direzzjoni tal-konċentrazzjoni tal-istress fil-mument tal-ksur tkun assolutament perpendikolari, li tirriżulta f'wiċċ lixx, burr-ħieles tal-ksur li mhux se tobrox lill-operatur jew jinterferixxi mal-assemblaġġ.
Trattament tat-Tarf Arrotondat tal-Groove
It-tarf tal-kanal mhuwiex qatgħa ta' angolu retta-sharp, iżda pjuttost tgħaddi minn mikro-ċanfrin u deburring. Dan mhux biss jipprevjeni qsim fl-għerq tal-kanal waqt l-irbattar u tiwi, iżda jiżgura wkoll li l-Slotted Head Step Break-Stem Blind Rivet jista 'jiddaħħal bla xkiel fit-toqba tal-biċċa tax-xogħol mingħajr ma tobrox il-ħajt tat-toqba.
Ħxuna tal-ħajt ssimplifikata bi Transizzjoni Stepped
Sezzjoni lonġitudinali tal-korp tar-Rivet Strutturali tal-Pass tar-Ras Ċatta turi bidla bla xkiel u naturali fil-ħxuna tal-ħajt fiż-żona ta 'tranżizzjoni b'pass, mingħajr ebda punt lokali ta' traqqiq f'daqqa. Dan id-disinn issimplifikat jippermetti li l-istress tat-tensjoni jiġi mqassam b'mod uniformi fil-korp tal-irbattuti, u jipprevjeni necking prematur jew ksur f'punti dgħajfa waqt l-espansjoni.
ikkuntattjana
Aħna mhux biss nipprovdu standardizzatiWaqfa tal-Pas tar-Ras Ċatta-Stem Rivetprodotti, iżda joffru wkoll soluzzjonijiet integrati ta 'rbit ta' inġinerija bbażati fuq strutturi ta 'assemblaġġ tal-klijenti, proċessi ta' awtomazzjoni u ambjenti ta 'applikazzjoni, mill-ottimizzazzjoni strutturali u l-għażla tal-materjal għall-produzzjoni tal-massa, li jgħinu proġetti jiksbu affidabilità ogħla fil-produzzjoni tal-massa.
