Tqabbil ta' Proċessi ta' Iwweldjar ta' Diffużjoni Għal Konnetturi Flessibbli tar-Ram fl-Industriji Ġodda ta' Enerġija u Enerġija: Analiżi Ta' Temperatura, Pressjoni, U Proċessi ta' Tkessiħ

Hekk kif vetturi ġodda tal-enerġija, sistemi tal-ħażna tal-enerġija, infrastruttura tal-iċċarġjar u tagħmir tal-enerġija jevolvu lejn kapaċitajiet ogħla ta 'kurrent, affidabilità akbar u disinji aktar kompatti, l-użu ta' konnetturi tar-ram flessibbli f'sistemi ta 'konnessjoni elettrika qed ikompli jiżdied. Dawn il-konnetturi huma tipikament iffurmati billi stivar saffi multipli ta 'fojl tar-ram u wweldjarhom biex joħolqu żoni ta' kuntatt konduttivi; dan id-disinn jissodisfa rekwiżiti ta' trażmissjoni attwali għolja- filwaqt li jżomm il-flessibbiltà u l-abbiltà li jikkumpensa għall-ispostament.



F'termini ta 'struttura tal-prodott, filwaqt li kemm tagħmir tal-enerġija ġdid kif ukoll tagħmir tal-enerġija tradizzjonali jagħmlu użu estensiv ta' konnetturi tar-ram flessibbli, l-ambjenti operattivi tagħhom, tagħbijiet mekkaniċi, rekwiżiti ta 'żieda fit-temperatura, u kundizzjonijiet operattivi fit-tul-ivarjaw. Konsegwentement, meta timmanifattura konnetturi tal-fojl tar-ram b'ħafna -saffi bl-użu ta 'l-iwweldjar tad-diffużjoni, wieħed ma jistax sempliċement japplika sett standardizzat ta' parametri għat-temperatura, pressjoni, ħin ta 'żamma, u tkessiħ; minflok, l-aġġustamenti għandhom ikunu mfassla għal fatturi bħall-ħxuna tal-fojl, in-numru ta 'saffi, il-kundizzjonijiet tal-wiċċ, u r-rekwiżiti operattivi attwali.







Fis-settur tal-enerġija l-ġdid, konnetturi flessibbli tar-ram jintużaw primarjament f'applikazzjonijiet bħal batteriji ta' trazzjoni, batteriji għall-ħażna tal-enerġija, tagħmir għall-iċċarġjar, invertituri, u sistemi ta' distribuzzjoni tal-enerġija ta' vultaġġ għoli-. Dawn l-applikazzjonijiet huma kkaratterizzati mill-użu ta 'folji tar-ram irqaq u numru ogħla ta' saffi; punti ta' konnessjoni għandhom jimmaniġġjaw kurrenti għoljin fi spazji ristretti filwaqt li jifilħu vibrazzjonijiet, ċikli termali, u spostamenti relatati mal-assemblaġġ- waqt it-tħaddim.



Pereżempju, fis-sistemi ta' distribuzzjoni tal-enerġija ta'-vultaġġ għoli ta' vetturi tal-enerġija ġodda, busbars flessibbli tar-ram għandhom jibbilanċjaw il--kapaċità tal-ġarr tal-kurrent mal-flessibilità strutturali, u jiżguraw li l-punti ta' konnessjoni ma jiżviluppawx xquq ta' għeja minħabba vibrazzjoni fit-tul. Fi ħdan l-assemblaġġi tal-pakketti tal-batteriji, fuljetti tar-ram flessibbli għandhom jakkomodaw ukoll spostamenti ħfief bejn il-moduli tal-batterija, u b'hekk inaqqsu l-istress mekkaniku li konnessjonijiet riġidi kieku jeżerċitaw fuq iċ-ċelloli tal-batterija u l-istrutturi tal-madwar.



Is-sistemi tal-ħażna tal-enerġija tipikament joperaw fuq ċikli twal b'tagħbijiet kurrenti li jvarjaw u temperaturi ambjentali; għalhekk, iż-żoni ta 'konnessjoni jeħtieġu mhux biss reżistenza baxxa u stabbli ta' kuntatt iżda wkoll integrità mekkanika robusta. Busbars flessibbli laminati għal vetturi tal-enerġija ġodda ġeneralment għandhom struttura b'ħafna-saffi ta' fuljetti tar-ram irqaq, magħqudin flimkien biex jiffurmaw komponent konduttiv bi flessibbiltà inerenti.



B'kuntrast, konnetturi flessibbli tar-ram fl-industrija tal-enerġija jintużaw prinċipalment f'kabinetti tad-distribuzzjoni tal-enerġija, transformers, switchgear, substations, u tagħmir elettriku ta' kurrent għoli-. Dawn il-prodotti ħafna drabi jużaw fuljetti jew strixxi tar-ram relattivament eħxen u huma ddisinjati biex jifilħu tagħbijiet stabbli u għolja-kurrent fuq perjodi estiżi. Taħt kundizzjonijiet operattivi anormali bħal ċirkuwiti qosra, il-punti ta 'konnessjoni għandhom jifilħu wkoll livelli għoljin ta' stress termali istantanju u forzi elettrodinamiċi.



Konsegwentement, l-industrija tal-enerġija tagħmel enfasi akbar fuq id-densità, is-saħħa mekkanika, il-kontroll taż-żieda fit-temperatura, u l-istabbiltà tal-ġarr tal-kurrent fit-tul-- taż-żona wweldjata, filwaqt li prodotti tal-enerġija ġodda tipikament jeħtieġu bilanċ bejn il-konduttività elettrika, il-flessibilità u r-reżistenza għall-għeja.







L-iwweldjar ta 'konnessjonijiet flessibbli tal-fojl tar-ram b'ħafna saffi tipikament jeħtieġ li s-saffi tal-fojl jagħmlu kuntatt intim taħt kundizzjonijiet speċifiċi ta' temperatura u pressjoni, li jiffaċilitaw it-tixrid ta 'atomi tal-metall madwar l-interfaces ta' kuntatt. B'differenza mill-proċessi li jiddependu fuq materjali ta 'mili addizzjonali biex jiffurmaw bond, l-iwweldjar tad-diffużjoni jikseb twaħħil primarjament permezz ta' migrazzjoni atomika u kuntatt tal-plastik fl-interfaces tal-materjal.



Il-kwalità tal-qalba tal-konnessjonijiet flessibbli tal-busbar laminati tal-fojl tar-ram tiddependi mhux biss fuq it-tagħmir tal-iwweldjar innifsu iżda wkoll ħafna fuq fatturi bħall-materjal tal-fojl tar-ram, indafa tal-wiċċ, flatness bejn is-saffi, distribuzzjoni tal-pressjoni, uniformità tat-temperatura, u ħin ta 'żamma.



Fi strutturi b'numru għoli ta 'saffi ta' fojl tar-ram, il-preżenza ta 'żejt, ossidi, trab, jew lakuni minuti bejn is-saffi tista' twassal għal żoni lokalizzati mhux magħqudin waqt l-iwweldjar. Ladarba l-prodott jidħol fis-servizz, dawn iż-żoni jistgħu jimmanifestaw bħala reżistenza lokali miżjuda, żieda fit-temperatura, jew saħansitra separazzjoni ta 'saff ta' bejn is-saffi.



Għalhekk, l-għan tal-iwweldjar tad-diffużjoni mhuwiex sempliċement li żżid it-temperatura jew il-pressjoni tal-iwweldjar, iżda li tistabbilixxi-permezz ta 'tieqa tal-proċess ottimizzata-żona ta' konnessjoni stabbli u uniformi bejn il-fuljetti tar-ram b'erja ta 'twaħħil suffiċjenti.

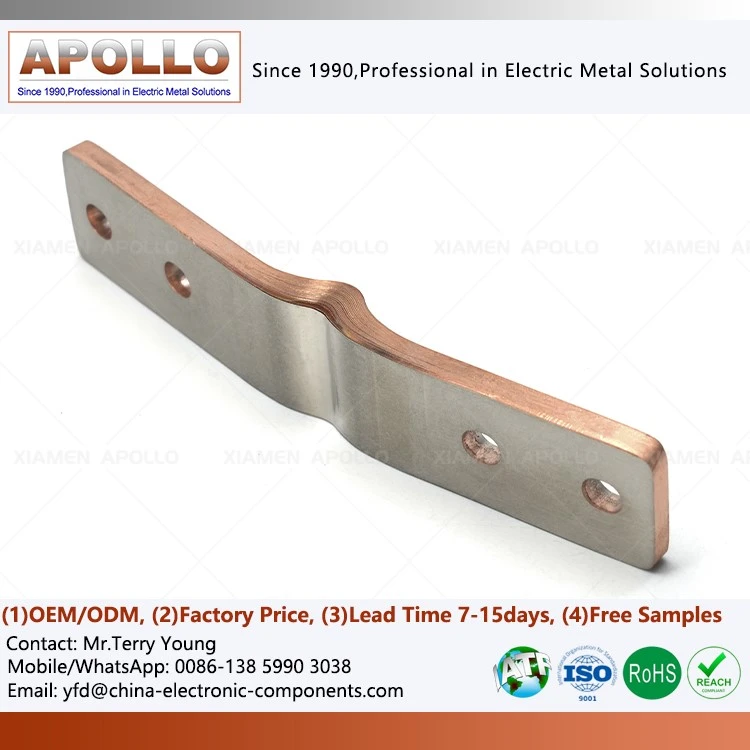

Konnessjonijiet flessibbli tar-ram ta 'enerġija ġodda tipikament jutilizzaw struttura laminata ta' fuljetti tar-ram irqaq. Minħabba l-ħxuna minima tas-saffi tal-fojl individwali, il-materjal huwa sensittiv ħafna għat-temperatura, il-pressjoni u d-deformazzjoni mekkanika. Matul id-disinn tal-proċess, temperatura jew pressjoni eċċessiva jistgħu jikkawżaw deformazzjoni lokalizzata jew ebusija tal-fojl tar-ram, jew tnaqqis fil-flessibilità.



F'sistemi ta' ħażna ta' batteriji u enerġija, busbars tal-fojl tar-ram użati għal applikazzjonijiet ta'-kurrent għoli għandhom jimmaniġġjaw trasmissjoni ta' kurrent sinifikanti filwaqt li jakkomodaw ukoll vibrazzjonijiet u ċikli termali waqt it-tħaddim. Konsegwentement, iż-żona wweldjata teħtieġ saħħa ta 'bond suffiċjenti filwaqt li tevita input ta' sħana eċċessiva li tista 'taffettwa ħażin il-mikrostruttura tar-ram u l-prestazzjoni ta' liwi sussegwenti.



Il-kontroll tat-temperatura huwa aspett kritiku tal-iwweldjar tad-diffużjoni għal konnessjonijiet flessibbli tar-ram tal-enerġija ġodda. Temperaturi baxxi żżejjed jistgħu jirriżultaw f'diffużjoni atomika insuffiċjenti, li jwasslu għal twaħħil inadegwat; bil-maqlub, temperaturi għoljin wisq jistgħu jbiddlu l-istruttura tal-qamħ tal-materjal, jagħmlu ħsara lis-saffi tat-trattament tal-wiċċ, u jnaqqsu l-flessibbiltà tal-prodott. Għalhekk, fil-produzzjoni attwali, għandha tiġi determinata tieqa tat-temperatura xierqa bbażata fuq fatturi bħall-ħxuna tal-fojl tar-ram, in-numru ta 'saffi, u l-kundizzjonijiet tal-wiċċ.



Il-kontroll tal-pressjoni huwa ugwalment kritiku. Fojls irqaq tar-ram huma suxxettibbli għal deformazzjoni kompressiva lokalizzata taħt pressjoni għolja. Distribuzzjoni irregolari tal-pressjoni tista 'wkoll tikkawża allinjament ħażin tal-fojl, li tirriżulta f'varjazzjonijiet fil-ħxuna u l-erja tas-sezzjoni trasversali konduttiva f'reġjuni differenti tal-prodott.



Għal busbars flessibbli tal-fojl tar-ram b'shunts tar-ram laminati, l-għodda għandha tiżgura allinjament preċiż bejn is-saffi tal-fojl tar-ram u tiggarantixxi li l-pressjoni tiġi applikata b'mod uniformi fiż-żona tal-iwweldjar. Dan jiffaċilita t-tkeċċija tal-arja bejn is-saffi filwaqt li jipprevjeni ħsara lill-fojl tar-ram ikkawżat minn pressjoni lokalizzata eċċessiva.







Konnetturi tar-ram flessibbli użati fl-industrija tal-enerġija tipikament jimmaniġġjaw tagħbijiet kurrenti stabbli u fit-tul{0}}; għandhom strutturi relattivament robusti, u ż-żoni ta 'konnessjoni tagħhom jitolbu saħħa mekkanika għolja u densità interna.



Fi strutturi li jutilizzaw fuljetti tar-ram eħxen jew saffi multipli ta 'strixxi tar-ram, il-mogħdijiet ta' konduzzjoni tas-sħana interna huma itwal, u lakuni minuti bejn is-saffi jistgħu jimpedixxu t-trasferiment tas-sħana u l-pressjoni. Temperaturi insuffiċjenti tal-iwweldjar jistgħu jipprevjenu t-twaħħil tad-diffużjoni adegwat fl-interfaces tal-fojl tar-ram, li finalment iwasslu għal "ġonot kesħin" interni (weldjaturi mhux kompluti) jew żoni ta 'twaħħil effettiv insuffiċjenti.



Konsegwentement, meta mqabbla mal-konnetturi tar-ram flessibbli użati f'applikazzjonijiet ġodda tal-enerġija, il-prodotti tal-enerġija-industrija jeħtieġu enfasi akbar fuq trasferiment uniformi tas-sħana tul is-sezzjoni trasversali kollha tal-iwweldjar- u l-użu ta 'pressjoni xierqa biex jiġi żgurat kuntatt issikkat bejn is-saffi. Għal komponenti konduttivi b'forom speċifiċi u orjentazzjonijiet ta' immuntar-bħal busbars tar-ram b'forma flessibbli użati għal busbars tal-linja-ippożizzjonar preċiż qabel l-iwweldjar huwa essenzjali biex jipprevjeni li l-iżbalji tal-iffurmar ma jikkompromettix l-assemblaġġ finali.



Fit-tagħmir tal-enerġija, iż-żoni tal-iwweldjar huma soġġetti għal kurrent elettriku kontinwu u stress termali. It-twaħħil lokalizzat inadegwat jista 'jwassal għal żieda gradwali fir-reżistenza elettrika u tisħin żejjed lokalizzat waqt it-tħaddim. Għalhekk, il-produzzjoni ta 'konnetturi flessibbli tar-ram tal-enerġija-industrija teħtieġ kontroll strett fuq id-densità, iż-żona tat-twaħħil, u l-istabbiltà tar-reżistenza taż-żona tal-iwweldjar.





Id-differenzi fil-parametri tat-temperatura bejn il-konnetturi tar-ram flessibbli għas-settur tal-enerġija l-ġdid u dawk għall-industrija tal-enerġija jirriżultaw fundamentalment minn varjazzjonijiet fil-ħxuna tal-materjal, flessibbiltà strutturali u ambjenti operattivi. Għal prodotti tar-ram ta' fojl-rqiqa użati f'applikazzjonijiet ġodda ta' enerġija, għandu jiġi evitat dħul eċċessiv ta' sħana. Temperaturi għoljin jistgħu jikkawżaw bidliet mikrostrutturali fil-fojl tar-ram, li potenzjalment iwasslu għal kulur, ossidazzjoni, jew adeżjoni mnaqqsa tal-kisi tal-wiċċ. Barra minn hekk, għal prodotti li jeħtieġu tgħawwiġ ripetut, disparità sinifikanti fil-proprjetajiet tal-materjal bejn iż-żoni wweldjati u mhux iwweldjati tista 'żżid ir-riskju ta' falliment tal-għeja.



Bil-maqlub, għal prodotti eħxen tal-fojl tar-ram użati fl-applikazzjonijiet tal-enerġija, huwa essenzjali li jiġi żgurat trasferiment suffiċjenti tas-sħana għall-interfaces tat-twaħħil interni. Jekk it-temperatura ma tkunx adegwata, it-tisħin tas-saffi tal-wiċċ biss jista 'jonqos milli jikseb rabta sħiħa.



Għalhekk, it-temperatura tal-iwweldjar m'għandhiex tiġi ttrattata bħala metrika ta 'ottimizzazzjoni iżolata; minflok, għandu jiġi determinat flimkien ma 'fatturi bħall-ħxuna tal-fojl tar-ram, iż-żona tal-iwweldjar, in-numru ta' saffi, pressjoni applikata, u ħin ta 'żamma.





Il-pressjoni sservi żewġ funzjonijiet primarji waqt l-iwweldjar tad-diffużjoni: l-ewwel, tiżgura kuntatt intim bejn saffi tal-fojl tar-ram, li timminimizza l-ispazji interfaċjali mikroskopiċi; it-tieni, tikkompressa saffi tal-ossidu tal-wiċċ u irregolaritajiet minuri tal-wiċċ, u b'hekk iżid iż-żona attwali ta' kuntatt tal-metall-għal-metall.



Għal konnetturi tar-ram flessibbli f'applikazzjonijiet ġodda ta 'enerġija, il-kontroll tal-pressjoni jeħtieġ preċiżjoni akbar. Pressjoni eċċessiva tista 'tikkawża indentazzjonijiet notevoli jew deformazzjoni tal-plastik f'fuljetti tar-ram irqaq, li jwebbsu ż-żona tal-konnessjoni li hija maħsuba biex tkun flessibbli.



Għal konnetturi tar-ram flessibbli eħxen użati fl-applikazzjonijiet tal-enerġija, iż-żieda fil-pressjoni b'mod xieraq tgħin biex ittejjeb it-twaħħil tas-saffi ta' bejn is-saffi u tnaqqas l-ispazji interni. Waqt l-iwweldjar ta 'żoni tal-wiċċ kbar, għandha tingħata attenzjoni partikolari lill-uniformità tal-pressjoni f'żoni differenti biex tevita twaħħil irregolari bejn iċ-ċentru u t-truf.



Konsegwentement, il-parametri tal-pressjoni għandhom ikunu ddisinjati f'konformità mad-dimensjonijiet u l-istruttura tal-prodott, aktar milli sempliċement jiġu stabbiliti abbażi tal-pressjoni nominali tat-tagħmir.





Matul l-iwweldjar tad-diffużjoni, il-ħin taż-żamma jinfluwenza direttament il-grad ta 'diffużjoni atomika fl-interfaces. Ħin ta' żamma insuffiċjenti jista' jirriżulta f'twaħħil intern mhux komplut, filwaqt li żmien twil wisq jista' jżid iż-żona milquta tas-sħana-u jnaqqas il-produzzjoni.



Għal konnetturi tar-ram flessibbli f'applikazzjonijiet ġodda ta 'enerġija, il-kontroll tat-tul ta' espożizzjoni tas-sħana huwa prijorità. Minħabba li fuljetti tar-ram irqaq jisħnu u jxerrdu s-sħana malajr, espożizzjoni fit-tul għal temperaturi għoljin tista 'tikkomprometti l-flessibilità tal-materjal. Għalhekk, huwa meħtieġ li tiġi stabbilita tieqa tal-proċess ottimali li tibbilanċja l-kwalità tat-twaħħil mal-prestazzjoni tal-materjal. Għall-prodotti tal-industrija tal-enerġija, il-ħxuna akbar tal-fojl tar-ram tfisser li t-tisħin intern jieħu aktar żmien; konsegwentement, il-ħin taż-żamma normalment jeħtieġ li jiġi estiż biex jiġi żgurat tixrid suffiċjenti tas-sħana tul is-sezzjoni trasversali kollha tal-welding-.



Għal busbars flessibbli laminati tal-fojl tar-ram użati f'batteriji tal-enerġija ġodda, il-ħin taż-żamma għandu jiġi aġġustat abbażi ta 'fatturi bħan-numru ta' saffi tal-fojl tar-ram, iż-żona tal-iwweldjar, u l-kapaċità termali ġenerali tal-prodott. Fil-produzzjoni attwali, il-parametri għandhom jiġu vvalidati permezz ta' analiżi transversali-, ittestjar tar-reżistenza, u ttestjar tal-prestazzjoni mekkanika, aktar milli jiddependu biss fuq issettjar teoretiku tat-temperatura.





Il-proċess tat-tkessiħ wara l-iwweldjar huwa parti integrali mill-proċedura tal-iwweldjar tad-diffużjoni. Konnetturi flessibbli tar-ram ta 'enerġija ġodda li jkessħu malajr minn temperaturi għoljin jistgħu jiġġeneraw stress termali sinifikanti. Jekk il-pressjoni tiġi rilaxxata qabel iż-żmien, jistgħu jseħħu bidliet strutturali żgħar bejn is-saffi, u jżidu r-riskju ta 'delaminazzjoni jew qsim potenzjali.



Għalhekk, għal prodotti li jeħtieġu flessibilità għolja, jista 'jintuża metodu ta' tkessiħ ikkontrollat, li jippermetti li l-prodott jiddissipa s-sħana gradwalment u jistabbilizza l-istruttura tiegħu filwaqt li jibqa 'taħt pressjoni. Dan jimminimizza l-impatt tal-konċentrazzjoni tal-istress termali fuq iż-żona ta 'konnessjoni flessibbli.



Konnetturi flessibbli tar-ram għall-industrija tal-enerġija ġeneralment għandhom rekwiżiti ta 'flessibilità inqas stretti; il-proċess tat-tkessiħ tagħhom jiffoka primarjament fuq iż-żamma tal-flatness ġenerali u l-istabbiltà strutturali wara l-iwweldjar. Wara biżżejjed pressjoni-ż-żamma u l-iffurmar, tista 'tintgħażel rata ta' tkessiħ xierqa abbażi tal-ħxuna tal-materjal u l-ħinijiet taċ-ċiklu tat-tagħmir.



F'tagħmir ta'-qawwa għolja-bħal busbars tar-ram laminati għall-inverters-iż-żona tal-konnessjoni mhux biss isservi funzjoni mekkanika iżda hija wkoll soġġetta għal kurrenti għoljin u temperaturi li jvarjaw fuq perjodi twal. Konsegwentement, l-istabbiltà dimensjonali wara t-tkessiħ għandha tkun inkluża wkoll f'miżuri ta' kontroll tal-kwalità.





Filwaqt li r-ram huwa konduttiv ħafna, il-wiċċ tiegħu huwa suxxettibbli li jifforma films tal-ossidu u jakkumula żejt, trab u kontaminanti oħra waqt il-ħażna, it-trasport u l-ipproċessar. Dawn il-kundizzjonijiet tal-wiċċ jaffettwaw direttament l-interface ta 'kuntatt attwali bejn il-fuljetti tar-ram.



Konnetturi flessibbli tar-ram tal-enerġija ġodda tipikament għandhom struttura laminata ta 'folji tar-ram irqaq; għalhekk, il-kontroll tal-indafa tal-wiċċ u l-eżattezza tal-allinjament tas-saff ta 'bejn is-saffi qabel l-iwweldjar huwa essenzjali. Għal prodotti miksija, trid tingħata attenzjoni biex jiġi evitat ipproċessar eċċessiv li jista 'jagħmel ħsara lill-kisi.



Għal konnetturi flessibbli tar-ram tal-industrija tal-enerġija, għandha tingħata attenzjoni akbar lill-flatness tal-uċuħ tat-tarf u l-allinjament ġenerali tal-materjali eħxen. Jekk jeżisti allinjament ħażin sinifikanti bejn is-saffi tal-fojl tar-ram qabel l-iwweldjar, tista 'tirriżulta żona ta' twaħħil lokali insuffiċjenti, anki jekk il-parametri tal-iwweldjar tad-diffużjoni huma ottimali. Għalhekk, fil-produzzjoni attwali, it-tindif minn qabel-iwweldjar, il-pożizzjonament, il-livellar, u l-ikklampjar tal-immuntar għandhom jiġu ġestiti bħala katina ta 'proċess integrata, aktar milli tiffoka biss fuq parametri finali tal-iwweldjar.





Kwistjonijiet komuni b'konnetturi flessibbli tar-ram għal applikazzjonijiet ġodda ta 'enerġija jinkludu t-twebbis taż-żona tal-weldjatura, qsim wara liwi, delamination, anomaliji tal-kisi u varjazzjonijiet tar-reżistenza. Dawn il-problemi huma tipikament assoċjati ma 'dħul ta' sħana eċċessiva, pressjoni eċċessiva, ħinijiet ta 'żamma fit-tul, jew kontroll mhux xieraq tat-tkessiħ.



Għal busbars flessibbli tar-ram soġġetti għal liwi frekwenti, il-kontroll tal-bidla fir-riġidità fiż-żona tal-weldjatura huwa partikolarment kritiku. Jekk ikun hemm gradjent sinifikanti fil-proprjetajiet mekkaniċi bejn iż-żona tal-weldjatura u ż-żona flessibbli, vibrazzjoni fit-tul u liwi jistgħu jwasslu għal konċentrazzjoni ta 'stress fl-interface tal-konnessjoni.



Konnetturi flessibbli tar-ram għall-applikazzjonijiet tal-enerġija huma aktar suxxettibbli għal kwistjonijiet bħal ġonot kesħin interni (fużjoni mhux kompluta), nuqqas ta 'densità fiż-żona tat-twaħħil, twaħħil insuffiċjenti fl-uċuħ tat-tarf, u żieda eċċessiva fit-temperatura waqt it-tħaddim. Il-kawżi primarji ġeneralment jinkludu temperatura insuffiċjenti, pressjoni inadegwata, ħin ta 'żamma insuffiċjenti, u kontaminazzjoni ta' bejn is-saffi.



Għal konnetturi laminati użati f'tagħmir elettriku, fatturi lil hinn mill-kwalità tal-weldjatura-bħal spazju għall-installazzjoni, orjentazzjoni tal-konnessjoni, metodu ta 'immuntar, u ambjent operattiv-għandu jiġu kkunsidrati b'mod komprensiv biex jipprevjenu tensjonijiet tal-assemblaġġ milli jimponu tagħbijiet addizzjonali fuq iż-żona tal-weldjatura.





Għalkemm kemm il-konnetturi flessibbli tar-ram tas-settur tal-enerġija u tal-enerġija-ġodda jiddependu fuq ram konduttiv ħafna bħala l-pedament strutturali tagħhom, l-objettivi tad-disinn tagħhom ivarjaw b'mod sinifikanti. Prodotti tal-enerġija ġodda jipprijoritizzaw il-flessibbiltà, ir-reżistenza għall-għeja, il-kostruzzjoni ħafifa, u t-tqassim kompatti, filwaqt li l-prodotti tal-enerġija jiffokaw fuq-kurrent fit-tul-kapaċità tal-ġarr, stabbiltà mekkanika, u affidabbiltà taħt kundizzjonijiet ta' ċirkwit qasir-temperatura għolja-.



Konsegwentement, il-proċess tal-iwweldjar tad-diffużjoni ma jistax jistrieħ fuq approċċ ta' parametru simplistiku "-daqs wieħed-taħt-kull". L-iżvilupp effettiv tal-proċess għandu simultanjament jikkunsidra t-tip ta 'materjal, il-ħxuna, in-numru ta' saffi, iż-żona tal-iwweldjar, il-kundizzjoni tal-wiċċ, il-pressjoni tat-tagħmir, l-uniformità tat-temperatura u l-kundizzjonijiet tat-tkessiħ.



Għal applikazzjonijiet ta'-qawwa għolja-bħal busbars tar-ram laminati għall-inverters-parametri inklużi reżistenza DC, żieda fit-temperatura, saħħa mekkanika, u stabbiltà dimensjonali taż-żona tal-weldjatura għandhom jiġu inkorporati fis-sistema ta' validazzjoni biex jiżguraw prestazzjoni konsistenti tal-prodott taħt kundizzjonijiet operattivi attwali.





Hekk kif il-livelli ta 'vultaġġ f'vetturi tal-enerġija ġodda u sistemi ta' ħażna tal-enerġija qed ikomplu jogħlew, id-disinn ta 'konnetturi tar-ram flessibbli qed jinbidel minn sempliċiment jissodisfa r-rekwiżiti tal-konduttività elettrika għal approċċ integrat li jindirizza l-ħtiġijiet ta' ġestjoni elettrika, mekkanika u termali.



Minn naħa waħda, il-prodotti għandhom jiksbu kapaċità ta' ġarr ta' kurrent ogħla-fi spazji limitati, li jeħtieġu l-ottimizzazzjoni ta' saffi tal-fojl tar-ram, żona ta' sezzjoni trasversali-, u tqassim strutturali. Min-naħa l-oħra, peress li pakketti ta 'batteriji, inverters, u unitajiet ta' distribuzzjoni ta 'enerġija ta' vultaġġ għoli- huma suġġetti għal vibrazzjoni kontinwa u ċikli termali waqt it-tħaddim, l-istrutturi ta 'konnessjoni jeħtieġu ħajja ta' għeja superjuri.



Busbars laminati tal-fojl tar-ram flessibbli personalizzati jistgħu jiġu ddisinjati strutturalment ibbażati fuq il-pożizzjonament tat-terminal tat-tagħmir, l-orjentazzjoni tal-konnessjoni, id-dimensjonijiet tal-installazzjoni, u l-{0}}rekwiżiti tal-ġarr kurrenti, li jippermettu li konnessjonijiet flessibbli jimxu lil hinn minn forom fissi u standardizzati.



L-istruttura tal-insulazzjoni hija wkoll konsiderazzjoni kritika għal konnessjonijiet ta'-kurrent għoli f'vetturi tal-enerġija ġodda u tagħmir għall-ħażna tal-enerġija. F'xenarji fejn huwa meħtieġ li jittaffew ir-riskji ta' ċirkwit qasir-u jiġi ottimizzat l-ispazju tal-installazzjoni, busbars iżolati jintegraw strutturi konduttivi bi protezzjoni tal-insulazzjoni, u b'hekk itejbu l-integrazzjoni tas-sistema.







Il-prestazzjoni aħħarija tal-konnetturi tar-ram flessibbli mhijiex determinata minn parametru wieħed tal-iwweldjar iżda minn taħlita ta 'fatturi: kwalità tal-materjal, trattament ta' qabel-iwweldjar, preċiżjoni tal-laminazzjoni, disinn tal-għodda, parametri tal-iwweldjar tad-diffużjoni, metodi ta 'tkessiħ, u spezzjoni ta' wara-produzzjoni.



L-istadju tal-materjal jeħtieġ verifika tal-grad tar-ram, ħxuna, konduttività elettrika u kondizzjoni tal-wiċċ. L-istadju tal-produzzjoni jeħtieġ monitoraġġ tat-temperatura, pressjoni, ħin ta 'dwell, u kurvi tat-tkessiħ. L-istadju tal-prodott lest jinvolvi dimensjonijiet tal-ittestjar, reżistenza elettrika, żieda fit-temperatura, saħħa mekkanika, u-fejn meħtieġ-durabilità, abbażi tal-applikazzjoni maħsuba.



Għal applikazzjonijiet ġodda tal-enerġija, trid tingħata attenzjoni speċjali lill-effetti fit-tul-tal-kundizzjonijiet tal-operat-bħaċ-ċikli termali, il-vibrazzjoni, u t-tgħawwiġ ripetut-fuq iż-żona wweldjata. Għall-applikazzjonijiet tal-industrija tal-enerġija, il-fokus jinbidel għall-verifika tal-istabbiltà termali u l-affidabbiltà strutturali taħt kundizzjonijiet ta' ġarr kontinwu ta' kurrent-u avvenimenti ta' ċirkwit qasir-anormali.



L-istabbiliment ta' sistema ta' kontroll tal-kwalità li jkopri l-proċess kollu-mill-materja prima sal-validazzjoni tal-prodott finali-permetti l-iskoperta bikrija ta' difetti potenzjali fl-interface tal-iwweldjar u jnaqqas ir-riskju ta' xogħol mill-ġdid jew kwistjonijiet ta' affidabbiltà waqt l-assemblaġġ tal-massa.

Konklużjoni



Għalkemmkonnetturi tar-ram flessibbli għall-enerġija ġdidau l-industriji tal-enerġija jutilizzaw strutturi simili ta' fojl tar-ram b'ħafna-saff u teknoloġiji tal-iwweldjar tad-diffużjoni, it-twieqi tal-proċess tagħhom huma differenti. Prodotti tal-enerġija ġodda jeħtieġu bilanċ bejn is-saħħa tal-irbit u l-flessibbiltà, filwaqt li l-prodotti tal-industrija tal-enerġija jipprijoritizzaw id-densità tal-weldjatura, il-kapaċità tal-ġarr tal-kurrent fit-tul--, u l-istabbiltà termali. Konsegwentement, parametri bħat-temperatura, il-pressjoni, il-ħin tal-waqfa, u t-tkessiħ għandhom jiġu vvalidati b'mod indipendenti abbażi tal-istruttura speċifika tal-prodott u l-kundizzjonijiet operattivi.



Mill-perspettiva tal-akkwist tal-inġinerija, il-proċess tal-iwweldjar, il-kapaċitajiet tal-validazzjoni tal-kwalità, u l-konsistenza tal-lott għandhom jiġu evalwati flimkien mal-konferma tal-materjali tal-fojl tar-ram, id-dimensjonijiet strutturali, u r-rekwiżiti tal-ġarr attwali-. Dan l-approċċ jimminimizza r-riskji relatati mal-affidabbiltà tal-konnessjoni waqt l-assemblaġġ sussegwenti u t-tħaddim fit-tul-.
