Magnetic Latching Relay Moving Magnet Daħħal Molding Komponent

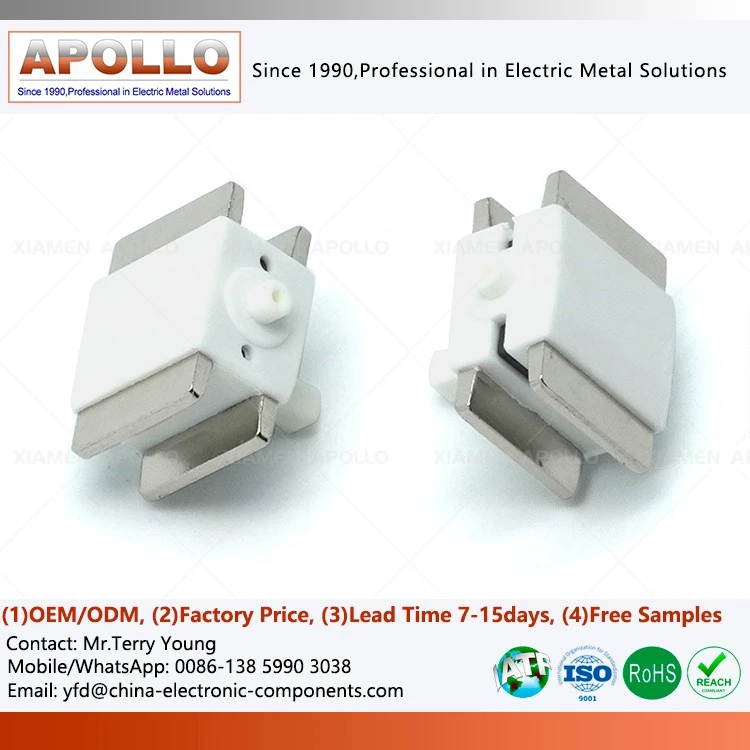

X'inhu Magnetic Latching Relay Moving Magnet Insert Molding Component?
Magnetic Latching Relay Moving Magnet Insert Molding Komponenti jservu bħala l-attwaturi elettromanjetiċi tal-qalba f'relays tal-lukkett tal-miter intelliġenti, circuit breakers tal-karozzi, u swiċċijiet industrijali ta 'kontroll mill-bogħod. Fabbrikati billi tgħaqqad armaturi tal-ħadid pur elettriku DT4E ta 'permeabilità għolja, kalamiti tal-ferrite sinterizzat bi preċiżjoni, u inkapsulament termoplastiku ta' inġinerija, dawn il-partijiet iffurmati tad-dħul apposta jittraduċu impulsi elettriċi fi stati ta 'żamma mekkaniċi stabbli u ħielsa mill-enerġija. Naħdmu bħala manifattur tas-sors primarju, aħna nipprovdu assemblaġġi bl-ingrossa ta' attwaturi manjetiċi personalizzati mfassla biex jissodisfaw ir-rekwiżiti rigorużi tal-ħajja elettrika u d-densità tal-fluss għal marki globali ta 'tagħmir ta' vultaġġ baxx.

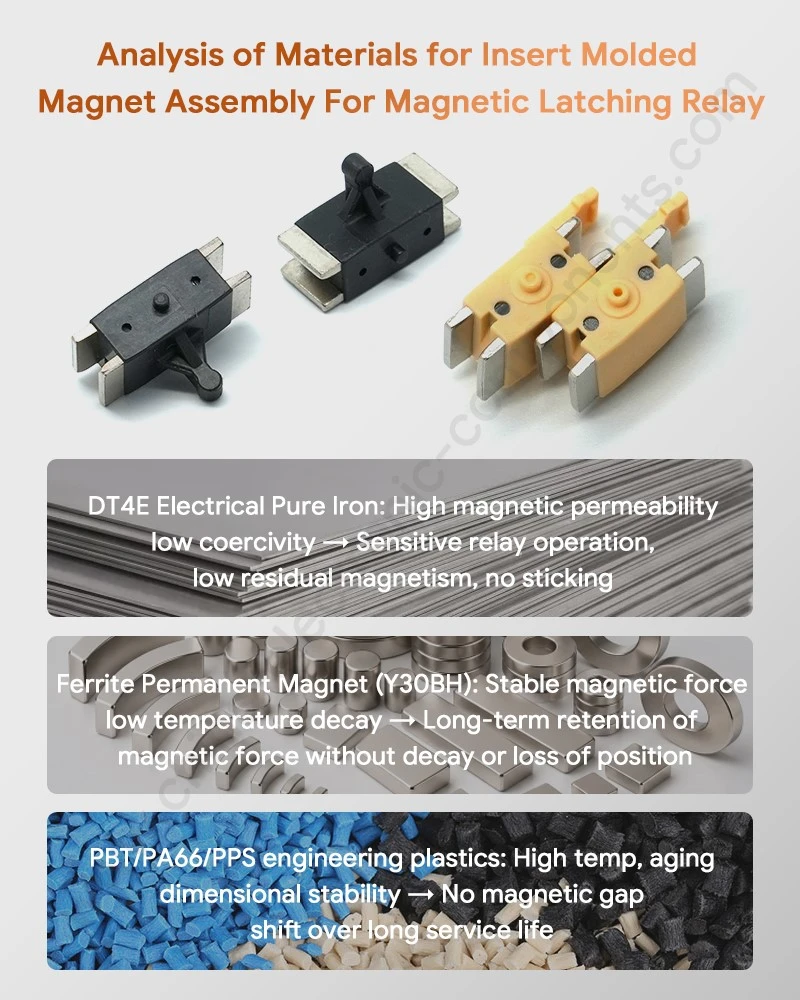

Għażla tal-Materjal għat-Trażmissjoni tal-Fluss Manjetiku tas-Sub-assemblaġġ iffurmat tad-Daħħal tal-kalamita tar-Relay tal-Lokk
Armatura tal-Ħadid Pur Elettriku DT4E
Il-komponent manjetiku li jiċċaqlaq juża ħadid pur elettriku DT4E, li jservi bħala l-armatura fi strutturi fejn huwa meħtieġ materjal ferromanjetiku għaċ-ċirkwit manjetiku. Il-ġeometrija tal-armatura tinfluwenza direttament iċ-ċirkwit manjetiku tar-relay, il-karatteristiċi tal-vojt tal-arja, il-ġibda-fis-seħħ, u l-ippożizzjonar operattiv tal-mekkaniżmi interni.
Kalamita tal-ferrite
Il-kalamita tal-ferrite tipprovdi l-kamp manjetiku permanenti għall-mekkaniżmu manjetiku tal-qfil. Id-dimensjonijiet tal-kalamita u l-pożizzjoni relattiva tagħha għall-armatura DT4E jaffettwaw iċ-ċirkwit manjetiku u l-pożizzjoni operattiva tar-relay.

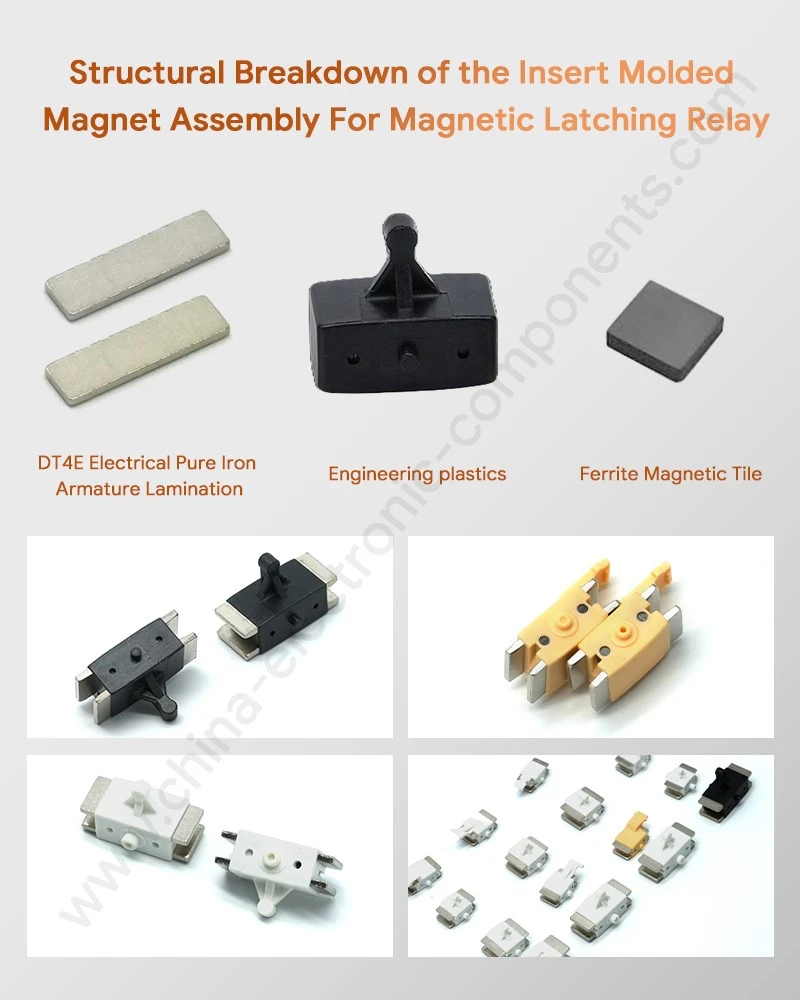

Struttura tal-plastik tal-inġinerija overmolded
Il-plastik tal-inġinerija huwa injezzjoni-iffurmat fuq inserzjonijiet interni biex jiffurmaw l-istruttura mekkanika meħtieġa. Is-sezzjoni iffurmata żżomm il-pożizzjoni relattiva bejn l-armatura tal-metall u l-komponenti manjetiċi, filwaqt li tipprovdi wkoll appoġġ elettrikament iżolanti kif iddettat mid-disinn strutturali tar-relay.

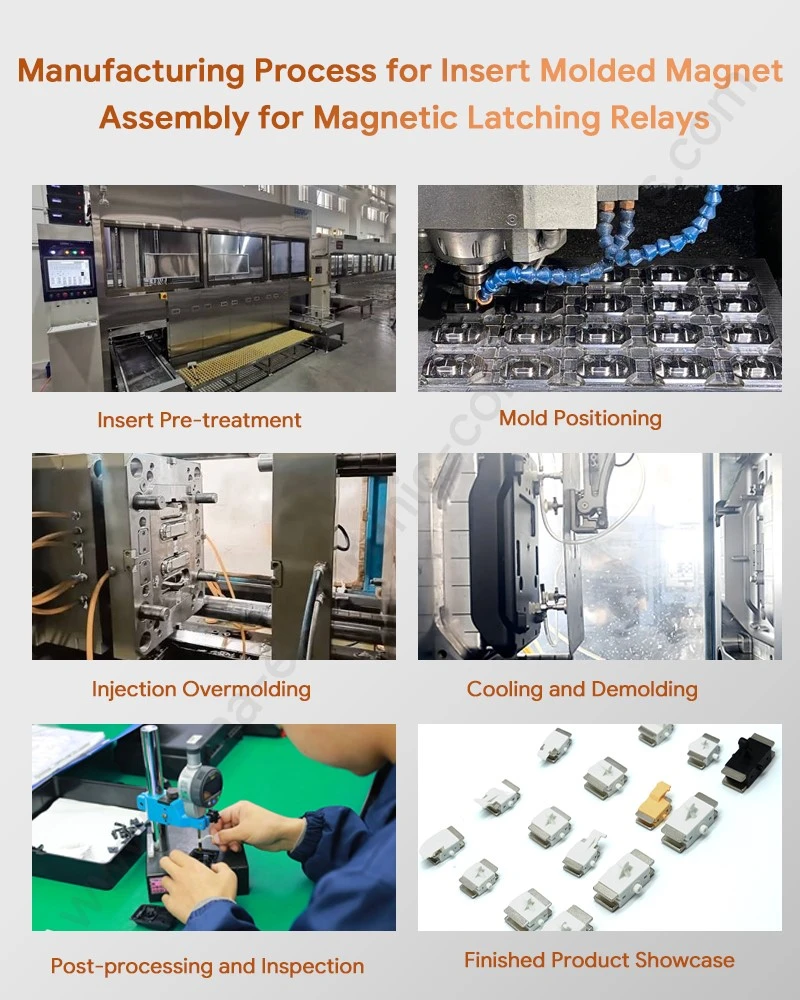

Proċess ta 'Manifattura u Fluss tax-Xogħol tal-Produzzjoni ta' Kalamita Inkapsulata tal-Plastik Għal Relay Bistable
Ittimbrar u Ittemprar ta' Armatures DT4E
Strixxi DT4E mhux maħduma jgħaddu minn stampar progressiv ta 'preċiżjoni għolja biex jiffurmaw ġeometriji ta' armature kumplessi b'kontroll strett tal-burr. Partijiet stampati huma sussegwentement soġġetti għal fran ta 'ttemprar bl-idroġenu f'atmosfera kkontrollata f'temperaturi li jaqbżu t-850 grad biex jiġu eliminati l-istress interni u tiġi restawrata l-permeabilità manjetika massima.
Preparazzjoni tal-wiċċ tal-kalamita tal-ferrite
Il-kalamiti tal-ferrite sinterizzat huma mitħunin bi preċiżjoni għal tolleranzi speċifiċi ta 'ħxuna u mnaddfa permezz ta' linji ta 'grass bl-ilma ultrasoniku. Trattamenti ta 'attivazzjoni tal-wiċċ huma applikati biex jottimizzaw l-adeżjoni molekulari bejn il-wiċċ tal-kalamita taċ-ċeramika u l-matriċi ta' injezzjoni termoplastika sussegwenti.
Tagħbija ta' Daħħal Awtomatizzata ta' Multi-Station
Biex tinżamm produzzjoni għolja u jiġu eliminati l-iżbalji tal-immaniġġjar tal-bniedem waqt l-iffurmar, manipulaturi robotiċi pick-and-place jpoġġu kemm l-armatura DT4E ittemprat kif ukoll il-kalamita tal-ferrite fl-għodda ta 'injezzjoni b'ħafna kavità bi preċiżjoni submillimetrika.
Ippakkjar Finali u Protezzjoni Ambjentali
Komponenti ffurmati huma ppakkjati fi trejs tal-vakwu anti-statiku u li jxekkel l-umdità ddisinjati biex jipprevjenu l-ossidazzjoni tat-truf tal-metall esposti u jipproteġu karatteristiċi delikati tal-plastik waqt transitu internazzjonali lejn faċilitajiet ta 'manifattura globali.
Mistoqsijiet Frekwenti dwar Daħħal Molded Permanent Magnet Relay Parti
X'inhi l-funzjoni primarja ta 'l-armatura tal-ħadid pur DT4E f'Komponent ta' Relay tal-Magnet tal-Moulding ta' Daħħal Personalizzat?
+
-
L-armatura tal-ħadid pur DT4E taġixxi bħala l-qalba tal-mogħdija manjetika ta 'permeabilità għolja, u tmexxi l-fluss manjetiku b'mod effiċjenti biex taqleb u żżomm stati relay mingħajr enerizzazzjoni kontinwa tal-coil.
Kif daħħal l-iffurmar jipprevjeni allinjament ħażin bejn il-kalamita tal-ferrite u l-armatura tal-metall?
+
-
Magni awtomatizzati tal-iffurmar tal-injezzjoni vertikali jużaw pinnijiet tal-għodda tal-mikro-pożizzjonament dedikati u attrezzaturi ta 'żamma manjetika biex jissakkru ż-żewġ partijiet fis-sod qabel l-injezzjoni tal-polimeru.
Liema trattamenti tal-wiċċ huma applikati għall-qalba DT4E biex jiżguraw inkapsulament affidabbli tal-plastik?
+
-
Il-partijiet DT4E jgħaddu minn proċessi ta 'ttemprar ta' idroġenu kkontrollat u ta 'priming kimiku speċjalizzat biex jimmassimizzaw is-saħħa ta' l-adeżjoni interfaċjali b'termoplastiċi ta 'inġinerija bħal PBT.
X'inhu l-ħin ta 'tmexxija tipiku għal kampjuni ta' prototip tad-dwana ta 'Magnetic Latching Relay Spare Parts Moving Magnet?
+
-
Kampjuni prototipi li jutilizzaw għodda mgħaġġla jew makkinar ta 'elettrodu personalizzat tipikament jeħtieġu 10 sa 15-il jum tax-xogħol, inkluż il-ġenerazzjoni ta' rapport ta 'ttestjar manjetiku.
Liema standards internazzjonali ta' kwalità u ambjentali jikkonformaw ma' dawn il-faċilitajiet ta' manifattura?
+
-
Il-faċilitajiet tal-produzzjoni joperaw taħt sistemi ta 'ġestjoni tal-kwalità IATF 16949, li jiżguraw konformità sħiħa mad-direttivi dwar is-sustanzi kimiċi RoHS u REACH.
ikkuntattjana
Lest biex tottimizza d-disinn taċ-ċirkwit manjetiku tar-relay tiegħek b'verifikataMagnetic Latching Relay Moving Magnet Daħħal Molding Komponent? Ikkuntattja lit-tim tal-inġinerija tagħna llum biex tissottometti t-tpinġijiet CAD tiegħek għal evalwazzjoni teknika tad-dwana, kampjuni ta 'validazzjoni tal-materjal, u prezzijiet bl-ingrossa diretti tal-fabbrika.
It-tags Popolari: Komponent ta 'Relay li jqabbad manjetiku, kalamita tal-ferrite tal-iffurmar tad-daħħal, armatura tal-ħadid pur Dt4E, molding tal-inserzjoni tal-qalba tar-relay, assemblaġġ manjetiku ta' relay tad-dwana, kalamita li tiċċaqlaq ta 'relay elettriku, Partijiet manjetiċi ta' relay li jqabbdu, komponent dirett ta 'relay tal-fabbrika, assemblaġġ tal-plastik tal-metall tal-relay tal-OEM, parti ta' preċiżjoni relay tal-plastik
